《2025年名师讲坛一课一练九年级物理全一册人教版》

6. 给你两个小灯泡L₁、L₂，两个开关S₁、S₂，一个电源，导线若干，请你在下面方框内设计一个电路，要求：开关S₁、S₂都闭合，L₁、L₂同时发光；只有开关S₁闭合，L₁不发光，L₂发光；只有开关S₂闭合，L₁、L₂都不发光.

答案：

7. 如图15 - 3 - 3所示，下列说法错误的是 （ ）


A. 若S₁、S₃断开，S₂闭合，则两灯串联
B. 若S₁、S₃闭合，S₂断开，则两灯并联
C. 若S₁、S₂闭合，S₃断开，只有L₂发光
D. 当三只开关都闭合时，L₁、L₂均发光

答案： D

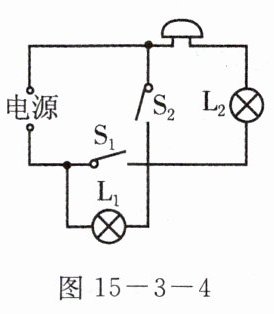

8. 如图15 - 3 - 4所示，关于这个电路，以下说法正确的是 （ ）


A. 电铃与电灯L₁是串联的
B. 要使电灯L₁发光，必须闭合开关S₂
C. 要使电灯L₂发光，必须同时闭合开关S₁、S₂
D. 只闭合开关S₂后，电灯L₁、L₂同时发光

答案： B 点拨:家庭电路中的电源通常采用图中的画法，可以选一端为电源的正极，例如选上端为正极，那么电源外部电流的方向从正极出发分流，一条支路是经过开关S₂、电灯L₁，另一条支路是通过电铃、电灯L₂和开关S₁，然后流回到电源负极，因此电灯L₁和电铃是并联的，开关S₁控制电灯L₂和电铃，开关S₂控制电灯L₁，故选B.

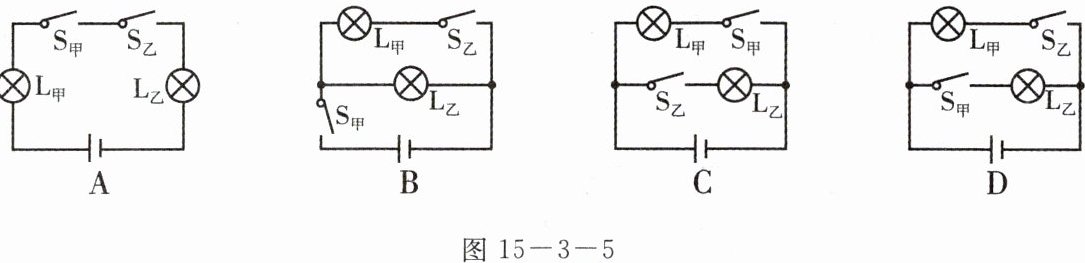

9. 击剑比赛中，当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯亮. 图15 - 3 - 5中能反映这种原理的电路是 （ ）

答案： D

10. 在如图15 - 3 - 6所示的电路中，当开关S₁、S₂断开时，L₁、L₂、L₃是_______联；当开关S₁、S₂闭合时，L₁、L₂、L₃是_______联.

答案： 串　并
