《2025年名师讲坛一课一练九年级物理全一册人教版》

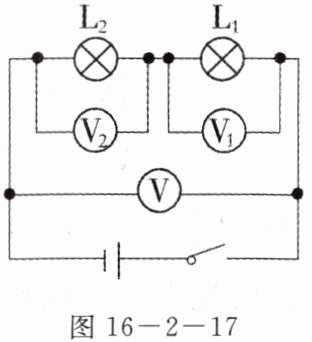

19. 在如图16 - 2 - 17所示电路中，闭合开关后电压表V₁的示数为2.5 V，V的示数为4.5 V，则电路的电源电压为_______ V，灯L₂两端电压为_______ V.

答案： 4.5　2

20. 瑞瑞同学在中考物理实验加试时，对串联电路电压规律进行了探究.

【猜想与假设】串联电路总电压等于各用电器两端的电压之和.
【设计与进行实验】
（1）按图16 - 2 - 18所示的电路图连接电路；
（2）闭合开关，用电压表测出L₁两端的电压；
（3）在测L₂两端的电压时，瑞瑞同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
（4）测出AC间的电压.
【交流与评估】
（1）在拆接电路时，开关必须_______；
（2）瑞瑞同学用上面的方法能否测出L₂两端的电压？为什么？
______________________________；

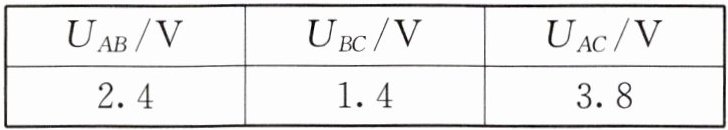

（3）方法改正后，测出AB、BC、AC间的电压记录在下面表格中. 分析瑞瑞同学的实验数据可以得出的结论是：串联电路总电压_______各用电器两端的电压之和（选填“等于”或“不等于”）.

（4）这个实验在设计方案上还存在的不足之处是：
______________________________.

答案：
(1)断开　
(2)不能，因为电压表的正负接线柱接反了　
(3)等于　
(4)只凭一组实验数据提出结论具有偶然性，不能得出正确规律
