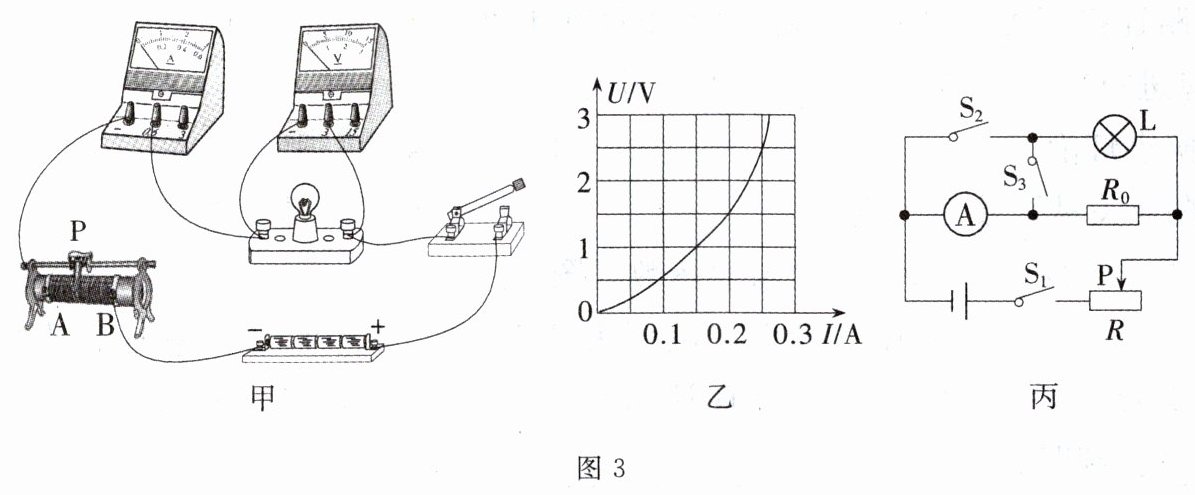

3.如图3所示，甲同学在做“测量小灯泡的电功率"实验.实验器材:电源(电压恒为6V)、小灯泡(额定电压为2.5V,正常发光时灯丝电阻约为10Ω)、电流表、电压表、开关各一个、规格分别为R₁(10Ω　1A)和R₂(30Ω　0.5A)的滑动变阻器各一个、导线若干.

　(1)连接电路时，滑动变阻器应选______(选填“R₁”或“R₂”).
　(2)连接好电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，电路故障原因是__________________.
　(3)排除故障,闭合开关,移动滑片P至某位置时，电压表的示数为2.2V,若想测量小灯泡的额定功率,应将滑片P向______(选填“A”或“B”)端移动.通过实验绘制出小灯泡的U一I图像，如图3乙所示,小灯泡的额定功率为______W.
　(4)乙同学设计了如图丙所示电路,来测量另一只小灯泡的额定功率(已知灯泡的额定电压为Uₙ),R₀阻值已知.
　①断开开关S₃,闭合开关S₁、S₂,调节滑动变阻器滑片P,使得电流表示数为______(用字母表示),此时灯泡正常发光;
　②保持滑动变阻器滑片P位置不变,断开开关S₂,闭合开关S₁、S₃，记下电流表的读数为I;
　③小灯泡额定功率的表达式Pₙ =______(用字母Uₙ、I、R₀表示).

答案：
(1)$R_{2}$
(2)小灯泡短路
(3)B 0.625
(4)①$\frac{U_{额}}{R_{0}}$ ③$U_{额}\times (I - \frac{U_{额}}{R_{0}})$
