《2025年名师讲坛一课一练九年级物理全一册人教版》

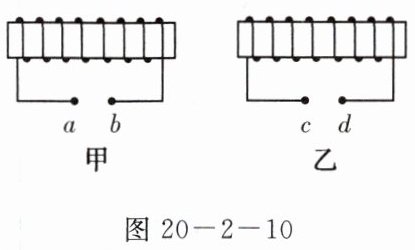

12. 如图20 - 2 - 10所示，甲、乙两个螺线管靠近放置，a、b和c、d分别接电源，那么（ ）


A. a、c都接正极时，甲、乙互相吸引
B. b、c都接正极时，甲、乙互相吸引
C. a、c都接正极时，甲、乙互相排斥
D. b、d都接正极时，甲、乙互相排斥

答案： A
点拨:在题图所示的甲、乙两个螺线管中，若a、c端都接电源的正极时，根据通电螺线管的极性和电流方向的关系可以判定，甲的右端为N极，乙的左端为S极，甲、乙互相吸引;当b、c都接电源的正极时，甲的右端为S极，乙的左端为S极，甲、乙互相排斥;当b、d都接电源的正极时，甲的右端为S 极，乙的左端为N极，甲、乙互相吸引.由以上分析可得选项A正确.

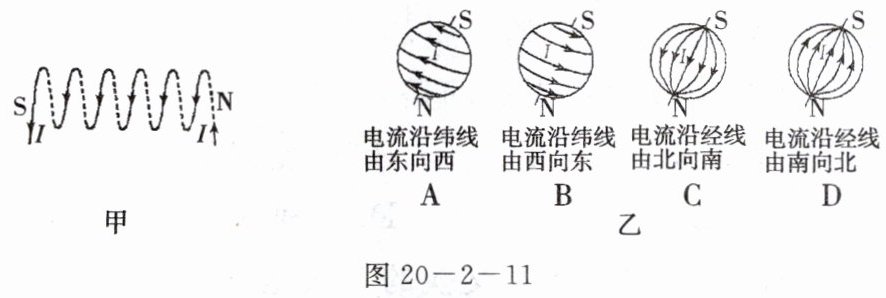

13. 根据通电螺线管周围存在磁场（如图20 - 2 - 11甲）的实验事实，某同学对地磁场产生的原因提出了一个假说：地磁场是由绕地球的环形电流引起的. 图20 - 2 - 11乙中符合他假说的模型是（ ）

答案： A

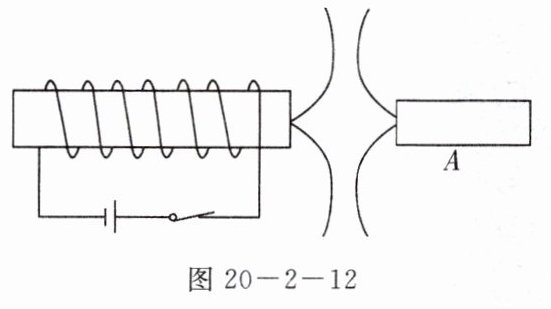

14. 在图20 - 2 - 12中，开关闭合后磁感线的形状如图所示，请标出磁铁A的磁极和磁感线的方向.
　　　　　

答案：
如答图所示.

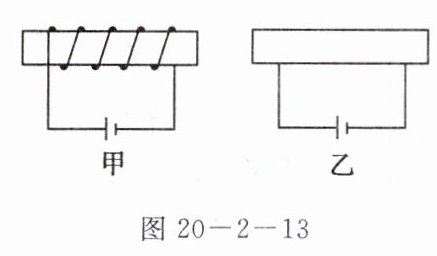

15. 如图20 - 2 - 13所示，甲、乙为两个通电螺线管，请在甲中标出磁极，在乙中画出螺线管的绕法，要求甲、乙相互吸引.

答案：

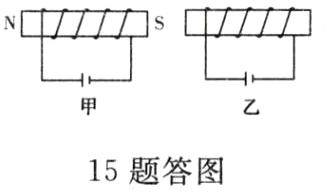

如答图所示.

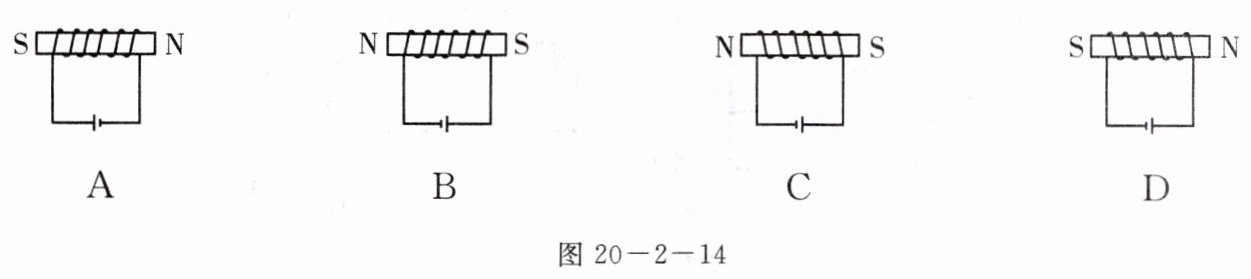

16. 如图20 - 2 - 14所示四幅图中，通电螺线管的极性标注正确的是（ ）
　　S

答案： C

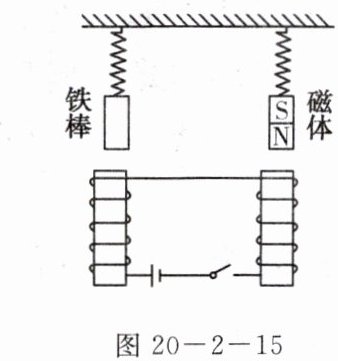

17. 如图20 - 2 - 15所示，闭合开关使螺线管通电，左边弹簧______，右边弹簧______（选填“伸长”、“缩短”或“不变”）.
　　　　　　　　　　　　　

答案： 伸长　缩短
