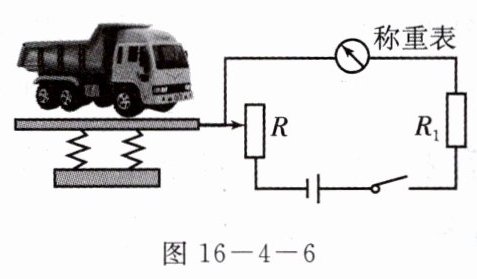

8. 重庆市高速公路收费站于去年开始对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图16 - 4 - 6所示的计重秤原理图，以下说法正确的是（ ）


A. 称重表相当于一个电压表
B. 电路中的R₁是没有作用的
C. 当车辆越重时，称重表的示数越小
D. 当车辆越重时，称重表的示数越大

答案： D

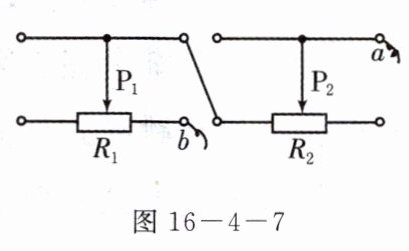

9. 将两只滑动变阻器串联起来，如图16 - 4 - 7所示，把a、b接入电路后，要使两只变阻器的总电阻最大，则P₁、P₂的位置（ ）


A. P₁放在最左端，P₂放在最右端
B. P₁放在最右端，P₂放在最左端
C. P₁放在最右端，P₂放在最右端
D. P₁放在最左端，P₂放在最左端

答案： A

10. 如图16 - 4 - 8所示为滑动变阻器的结构示意图，若使滑片P向左移动时滑动变阻器连入电路中的电阻变大，应接_______或_______接线柱. 如果接_______或_______接线柱，无论滑片怎样移动，滑动变阻器都起不到变阻作用.

答案： a、c　b、c　a、b　d、c

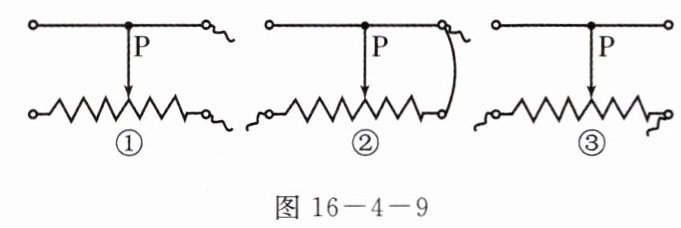

11. 图16 - 4 - 9是分别表示三个滑动变阻器使用时的连接方法，滑片P都向右移动时，变阻器电阻值改变的情况分别是①_______，②_______，③_______（选填“变大”、“变小”或“不变”）.

答案： 变小　变大　不变

12. 将标有“1.5 A 100 Ω”的滑动变阻器连入电路中，当滑片P分别为下列情况时，确定滑动变阻器连入电路中的电阻值（如图16 - 4 - 10所示）.

（1）滑片在最左端时，R_AP = _______ Ω；滑片在中点时R_AP = _______ Ω，滑片P在最右端时，R_AP = _______ Ω；
（2）当PC之间断路时，无论怎样移动滑片P，电路中的总电阻_______（选填“会”或“不会”）改变，此时滑动变阻器就相当于一个_______（选填“定值”或“可变”）电阻.

答案：
(1)0　50　100　
(2)不会　定值
