1.在测量额定电压为3.8V小灯泡的电功率实验中:

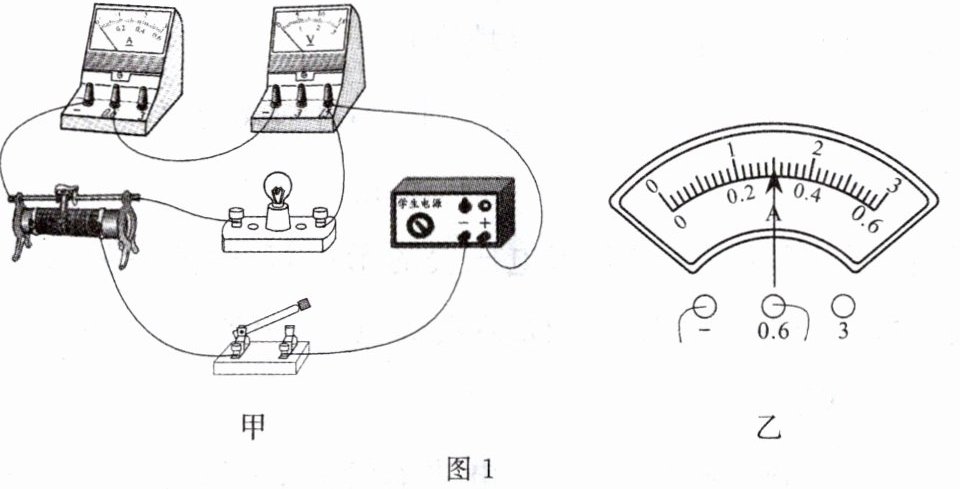

　(1)图1甲为小华连接的电路，其中有一根导线连接错误，请你在连接错误的这根导线上打“×”,并用笔画线代替导线画出正确的接线.
　(2)电路连接正确后，闭合开关，发现小灯泡不亮，电流表和电压表示数都很小，接下来小华应进行的操作是______.(填字母)
　A.更换小灯泡　　　　　　　　　　　　　B.移动滑动变阻器滑片
　C.检查开关是否接触不良　　　　　　　　D.检查电压表是否断路
　(3)电压表示数为3.8V时，电流表示数如图乙所示，则小灯泡的额定功率为______W.

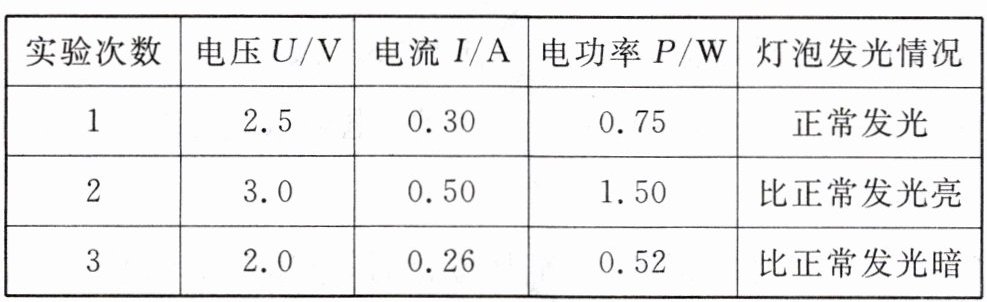

　(4)下表是另一组同学在测量额定电压为2.5V小灯泡的电功率时的数据及发光情况.在交流讨论过程中,小华发现该组有一次实验中的电流值是编造的.你认为是______次，判断的理由是:______________________________.

答案：

(1)如答图所示.

(2)B
(3)1.14
(4)2 灯丝电阻随温度升高(降低)而变大(变小)

2.为测量小灯泡的额定功率,现提供的器材如下:A.小灯泡一个(额定电压为2.5V,阻值约为6Ω);B.电流表(0~0.6A、0~3A);C.电压表(0~3V、0~15V);D.滑动变阻器(15Ω　1A);E.滑动变阻器(50Ω　0.3A);F.滑动变阻器(50Ω　0.1A);G.电源(3V);H.导线若干.

　(1)滑动变阻器应选______(填器材前的字母编号).

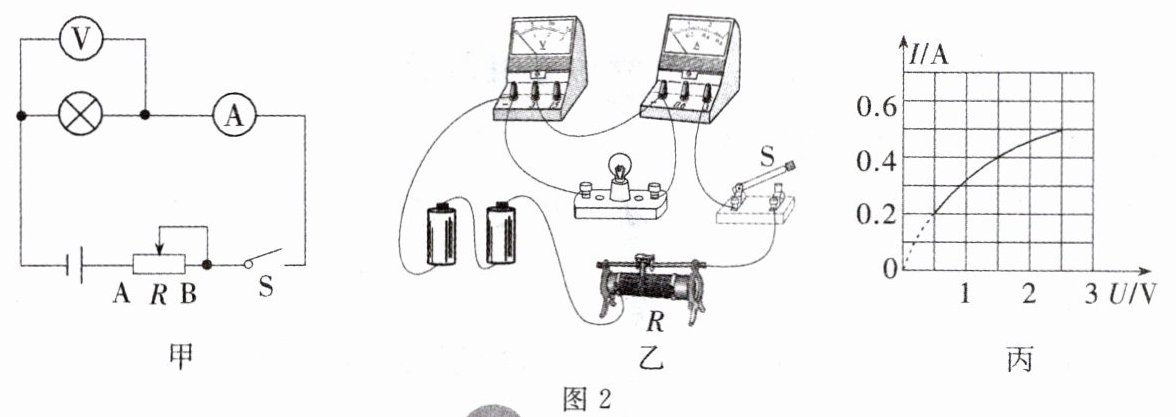

　(2)选出合适的滑动变阻器后，按如图2甲所示的电路，将乙图中的实验器材用导线连接起来，其中有一处连接错误，错误的地方是______________________.
　(3)电路正确连接后，闭合开关，他们发现小灯泡不亮，电流表有示数，电压表无示数，出现这一现象的原因可能是______(填字母)
　A.电流表断路　　　　　　　　　　　　　B.小灯泡短路
　C.小灯泡灯丝断了　　　　　　　　　　　D.滑动变阻器短路
　(4)改正错误后，移动滑片，读取多组电压表的示数U、电流表的示数I的值，记录在列表中，然后在坐标纸上描点作出I一U关系图，如图丙所示.通过图丙可得小灯泡的额定功率为______W.

答案：
(1)D
(2)电流表量程选择错误，应选 0～0.6 A 的量程
(3)B
(4)1.25
