《2025年名师讲坛一课一练九年级物理全一册人教版》

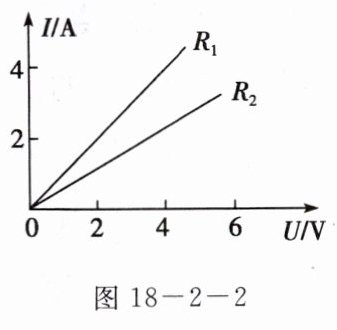

8. 图18 - 2 - 2是表示阻值不同的两个电阻的电流随电压变化的$I - U$图像，从图中可知$R_1$_______$R_2$，若将$R_1$、$R_2$串联接在电源上，则实际电功率$P_1$_______$P_2$.

答案： ＜　＜

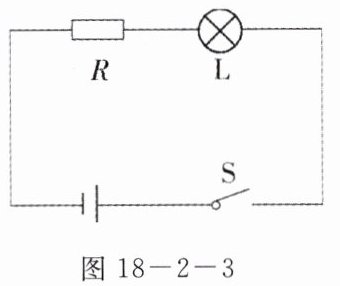

9. 如图18 - 2 - 3所示，灯L标有“6V 3W”字样，电源电压为9V且保持不变. 闭合开关S，灯L正常发光. 求：
(1)灯正常发光时的电流；
(2)灯泡正常发光时电阻$R$消耗的功率.

答案： 解:
(1)$I = \frac{P_L}{U_L}=\frac{3W}{6V}=0.5A$；
(2)$U_R = U - U_L = 9V - 6V = 3V$，$P_R = U_RI = 3V×0.5A = 1.5W$。

10. 标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图18 - 2 - 4所示，若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻及实际功率约为（ ）


A. 24$\Omega$，0.67W
B. 20$\Omega$，0.8W
C. 24$\Omega$，0.96W
D. 20$\Omega$，0.67W

答案： B　点拨:将三只“6V　1.5W”的小灯泡串联在12V的电源两端，每个灯泡的电压为$\frac{12V}{3}=4V$。从图像中可以看出，当灯泡的电压为4V时，电流为0.2A，因此电阻为$R = \frac{U}{I}=\frac{4V}{0.2A}=20Ω$，实际功率$P = UI = 4V×0.2A = 0.8W$。

11. 标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图18 - 2 - 5所示. 若把它与一只阻值为8$\Omega$的电阻并联接在电压为4V的电路中，则整个电路的实际功率为（ ）


A. 3W
B. 3.3W
C. 3.6W
D. 5W

答案： C

12. 如图18 - 2 - 6，电源两端电压保持12V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大电阻值$R = 60\Omega$. 不考虑灯丝电阻随温度的变化，下列说法正确的是（ ）


A. S闭合后，使电压表的示数减少1V，小灯泡L两端的电压就增加1V
B. S闭合后，小灯泡L的最小实际电功率为0.5W
C. 小灯泡L正常发光时，变阻器$R$的电功率为6W
D. 开关S断开时，电压表的示数为12V

答案： D
