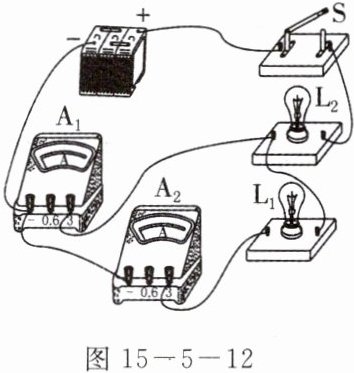

15. 在“用电流表测电流”的实验中，某同学连接的电路如图15 - 5 - 12所示.
（1）闭合开关，观察到灯泡L₁和L₂的发光情况是______________________________；
（2）针对上述现象，该电路存在的问题是____________________；
（3）请在原图上改动导线，使两只电流表分别测干路中的电流和支路中的电流.（要求：在需改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）
（4）根据改动后的实物电路，画出对应的电路图.

答案：

(1) 只有 L₂ 亮
(2) L₁ 被短路

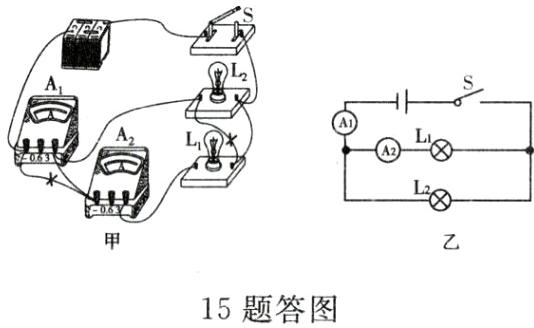

(3) 如答图甲所示.
(4) 如答图乙所示.

16. 小桂和小林在“探究并联电路中电流的规律”的实验中：

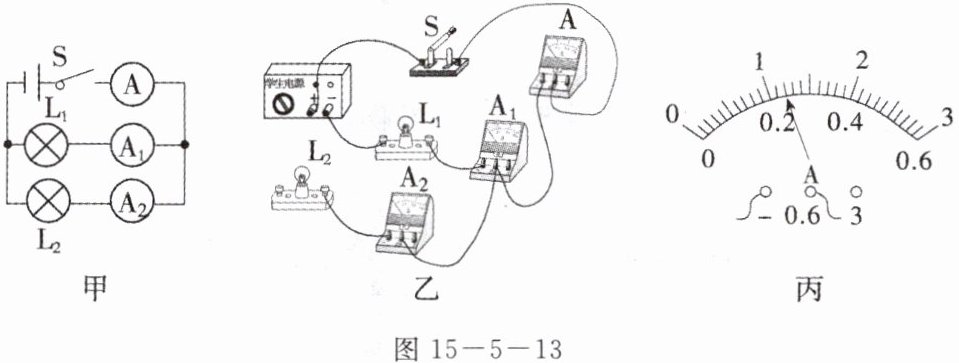

（1）他们按如图15 - 5 - 13甲的电路图连接电路，在图乙的实物图中还差一根导线没有连接，请在图中画出该条导线.
（2）在实验过程中，L₂突然熄灭，L₁亮度不变，电路可能出现的故障是L₂______路.
（3）排除故障后，用电流表测出通过L₁、L₂和干路的电流，记录如下表，第三次实验时电流表A₁指针指在如图丙的位置，其读数应为______ A；小桂分析实验数据后得出结论：并联电路干路电流等于各支路电流之和，且各支路电流相等. 小林认为小桂的结论可能不正确，为了验证这个结论是否正确，他们应该更换规格______（选填“相同”或“不同”）的灯泡再次实验.
|实验次数|1|2|3|
|----|----|----|----|
|电流表A₁的示数/A|0.18|0.2| |
|电流表A₂的示数/A|0.18|0.2| |
|电流表A的示数/A|0.36|0.4| |
（4）本实验要进行多次实验的目的是______________________________.

答案：

(1) 如答图所示
(2) 断
(3) 0.24 不同
(4) 寻找普遍规律，避免偶然性.
