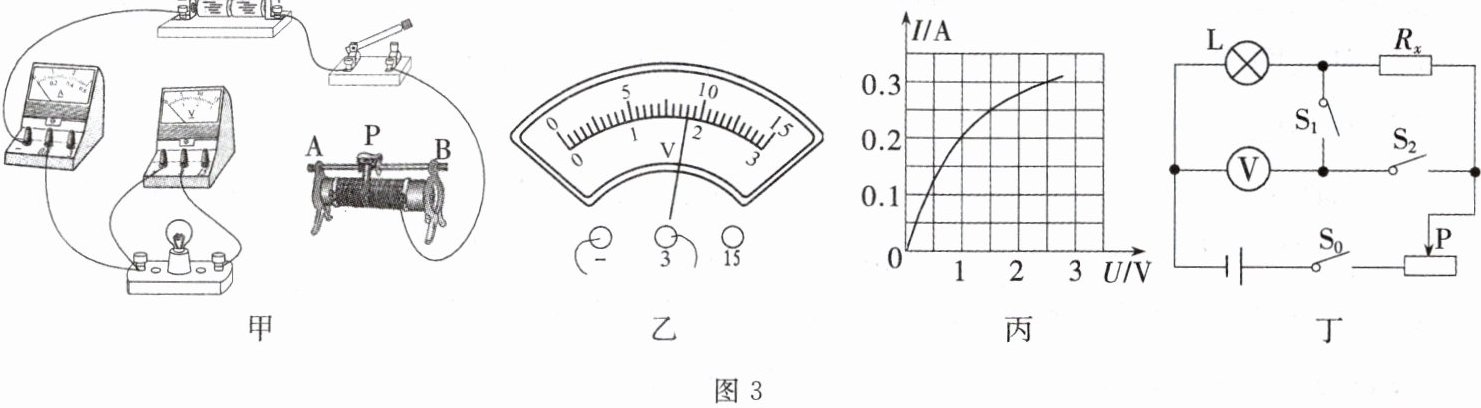

3.用如图3甲所示的电路测量小灯泡的电阻，小灯泡的额定电压为2.5V.

　(1)用笔画线代替导线，将图甲中的器材连接成完整电路.
　(2)连接电路后，闭合开关，灯泡不亮，电流表和电压表都有较小的示数，无论怎样移动
　滑片，灯泡都不发光，两表示数均无变化，其原因可能是:______.
　A.灯泡短路
　B.灯泡断路
　C.滑动变阻器接的是下端两接线柱
　(3)故障排除后，移动滑片到某一位置，电压表的示数如图乙所示，此时灯泡两端的电压为______V.要测量灯泡的额定电流，应将图甲中滑动变阻器的滑片向______(选填“A”或“B”)端移动，使电压表的示数为______V.
　(4)移动滑片，记下多组数据，并绘制成图丙所示图像，则灯泡正常发光时电阻为
　______Ω(结果保留一位小数).
　(5)用该灯泡和电压表，测未知电阻$R_x$的阻值，电路图如图丁.步骤如下:
　①只闭合$S_0$、$S_1$，移动滑片，使电压表示数为1V，由图丙可知灯泡的电流为______A，即为$R_x$的电流;
　②保持滑片位置不变，只闭合$S_0$、$S_2$，电压表示数为2.6V，则此时$R_x$的两端的电压为______V;
　③$R_x$的阻值为______Ω.

答案：

(1)如答图所示.
(2)C
(3)1.8 B 2.5
(4)8.3
(5)①0.2 ②1.6 ③8

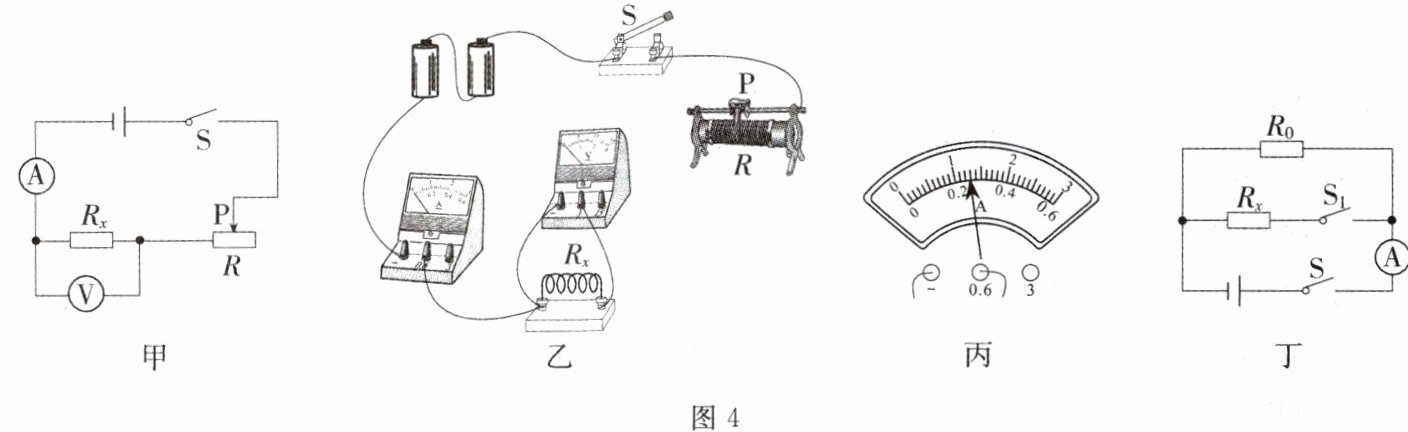

4.小华做测量定值电阻$R_x$阻值的实验，现有器材:待测电阻$R_x$、两节干电池、电压表、电流表、滑动变阻器、开关、导线若干.

　(1)请按图4甲所示的电路图，以笔画线代替导线，将图乙中的电路连接完整.
　(2)连接电路时，开关断开，并将滑动变阻器滑片置于阻值______处.
　(3)正确连接电路，闭合开关，发现无论怎样移动滑片P，电流表都没有示数，而电压表示数接近3V，则故障可能是______(选填标号).
　A.滑动变阻器断路　　　　　　　　B.$R_x$断路　　　　　　　　C.$R_x$短路
　(4)排除故障后，当电压表示数为1.3V时，电流表示数如图丙所示，则通过$R_x$的电流大小为______A，它的阻值是______Ω.
　(5)本实验要多次测量取平均值，目的是__________.
　(6)小华对实验进行进一步拓展，利用电源(电压未知但恒定不变)、阻值为$R_0$的定值电阻、电流表、开关等器材，设计了如图丁所示的电路也能测出$R_x$的阻值，请你完成下列实验步骤:
　①按电路图正确连接电路，闭合开关S，断开开关$S_1$，读出电流表示数$I_1$;
　②______________________，读出电流表示数$I_2$;
　③根据实验数据，计算出待测电阻$R_x=$______.(用$R_0$、$I_1$、$I_2$表示)

答案：

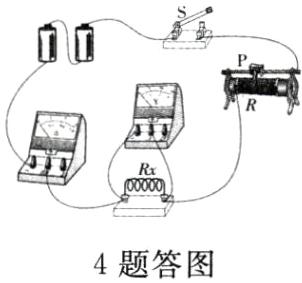

(1)如答图所示.
(2)最大
(3)B
(4)0.26 5
(5)减小误差
(6)②再闭合开关$S_{1}$ ③$\frac{I_{0}R_{0}}{I_{2}-I_{1}}$
