《2025年万唯中考大小卷九年级数学全一册沪科版》

11. （教材P74第1题改编）广场上落地雕塑的投影如图所示，该投影属于________.（填“平行投影”或“中心投影”）

答案： 中心投影

12. 如图，一个球在长方体盒子上沿平行于棱长的虚线从左向右滚动，在滚动过程中，这个组合图形的三视图中，始终不变的是________.

答案： 左视图

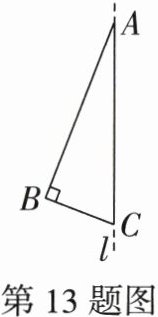

13. 如图，在Rt△ABC中，∠ABC = 90°，AB = 12，BC = 5，将Rt△ABC绕AC所在的直线l旋转一周所得到的几何体的主视图的面积是________.

答案： 60

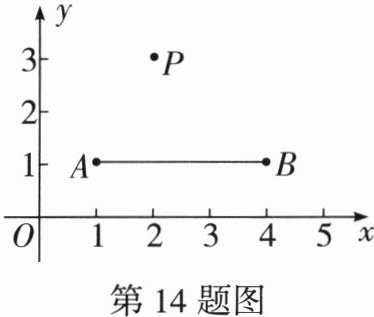

14. （教材P74思考改编）如图，在平面直角坐标系中，点P(2,3)是一个光源，木杆AB两端的坐标分别为A(1,1)，B(4,1)，则木杆AB在x轴上的投影长为________.

答案： $\frac{9}{2}$

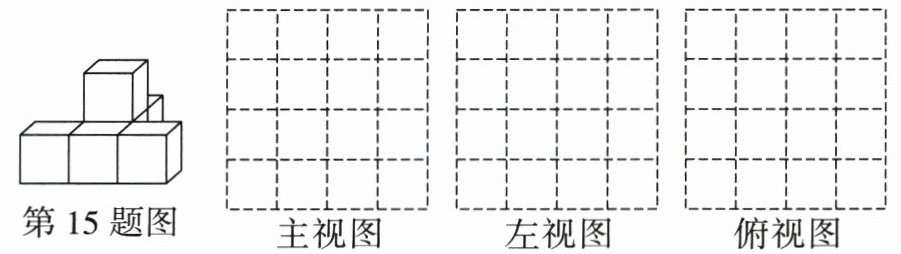

15. （6分）如图是由6个完全一样的小正方体组成的几何体，请你在网格中画出该几何体的三视图.

答案：

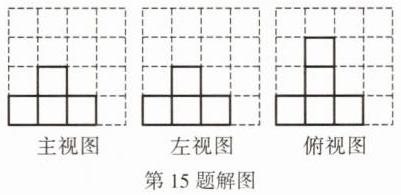

解：该几何体的三视图如解图所示. ……（6分）

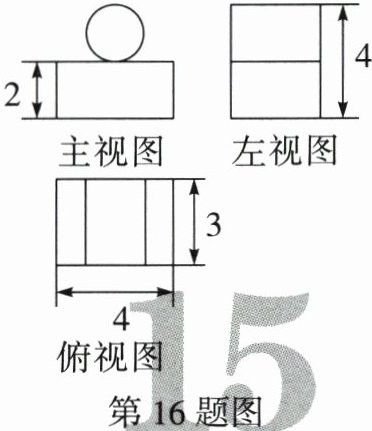

16. （教材P83例2改编）（6分）如图是一个组合体的三视图（单位：m），计算这个组合体的体积.

答案： 解：这个组合体的体积为$(3\pi + 24)m^{3}$.
