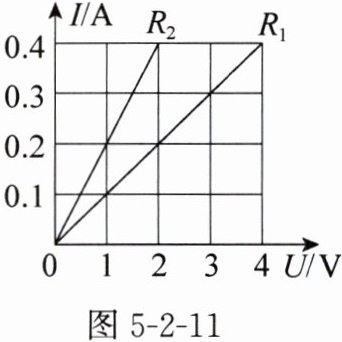

3. 通过两个定值电阻$R_{1}$、$R_{2}$的电流与其电压的关系图像如图 5 - 2 - 11 所示，下列说法正确的是(B)。(对应目标：915204)

A.定值电阻$R_{1}$两端的电压为 4 V 时，通过它的电流为 0.3 A
B.定值电阻$R_{1}$的阻值大于电阻$R_{2}$的阻值
C.定值电阻$R_{1}$、$R_{2}$串联，当通过定值电阻$R_{1}$的电流为 0.2 A 时，两个定值电阻两端的总电压为 2 V
D.定值电阻$R_{1}$、$R_{2}$并联，当定值电阻$R_{1}$两端的电压为 4 V 时，电路中的总电流为 0.4 A

答案： 3. B

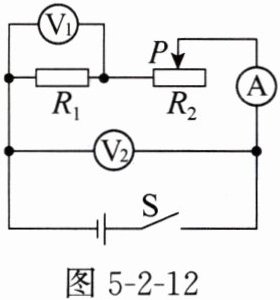

4. 如图 5 - 2 - 12 所示的电路中，电源电压保持不变。闭合开关 S，电路工作，各电表示数均不为零。若将滑动变阻器的滑片 P 向右移动，则(C)。(对应目标：915203)

A.电压表$V_{2}$示数变大
B.电流表 A 示数不变
C.电压表$V_{1}$示数与电流表 A 示数的比值不变
D.电压表$V_{2}$示数与电流表 A 示数的积变大

答案： 4. C

5. 如图 5 - 2 - 13 所示的电路中，电源电压保持不变。闭合开关 S，当滑动变阻器的滑片 P 移至 a 端时，电压表的示数为 6 V，电流表的示数为 0.3 A；当滑片 P 在 b 端时，电压表的示数为 2 V。求：（对应目标：915203）
（1）电源电压。
（2）电阻$R_{1}$的阻值。
（3）滑动变阻器$R_{2}$的最大阻值。

答案： 5. 解：（1）由题图可知，当滑动变阻器的滑片P移至a端时，电路为定值电阻R₁的简单电路，此时定值电阻两端电压与电源电压相等，已知电压表的示数为6 V，则电源电压U=U₀=6 V。
（2）已知定值电阻R₁单独接入电路中时，电路中的电流为0.3 A，则电阻R₁的阻值R₁=U/I₁=6 V/0.3 A=20 Ω。
（3）当滑片P在b端时，定值电阻R₁和滑动变阻器串联，且滑动变阻器接入电路中的阻值最大，此时电压表的示数为2 V，由串联电路电压特点可知，滑动变阻器两端的电压Uₚ=U-U₁=6 V-2 V=4 V，此时电路中的电流I=U₁/R₁=2 V/20 Ω=0.1 A，则滑动变阻器R₂的最大阻值R₂=Uₚ/I=4 V/0.1 A=40 Ω。

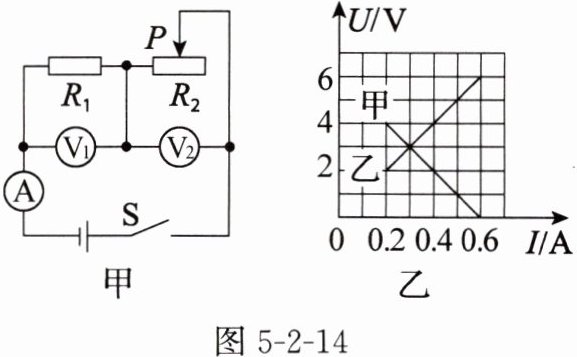

6. 如图 5 - 2 - 14 甲所示的电路中，电源电压保持不变，闭合开关 S，将滑片 P 从最右端移到最左端，$R_{1}$、$R_{2}$的$U - I$关系图像如图 5 - 2 - 14 乙所示。下列说法正确的是(D)。(对应目标：915203)

A.电源电压为 4 V
B.定值电阻$R_{1}$的阻值为 20 Ω
C.滑动变阻器$R_{2}$的阻值变化范围为$0 ～ 10 Ω$

D.滑片 P 在中点时，电流表示数为 0.3 A

答案： 6. D
