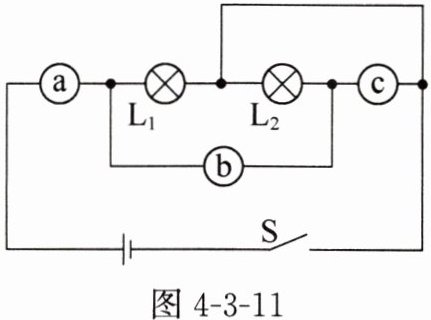

13. 如图4-3-11所示，要使灯泡L₁和L₂并联，a、b、c三个电流表或电压表的示数依次为1.5、1.2、2.5，则灯L₁两端的电压为2.5V，通过L₁的电流为0.3A，通过L₂的电流为1.2A。(对应目标：914301，914302)

答案： 2.5 0.3 1.2

|次数|L₁两端电压/V|L₂两端电压/V|A、C两点间的电压/V|
|----|----|----|----|
|1| |1.0|2.8|
|2|1.2|1.6|2.8|
|3|1.1|1.7|2.8|

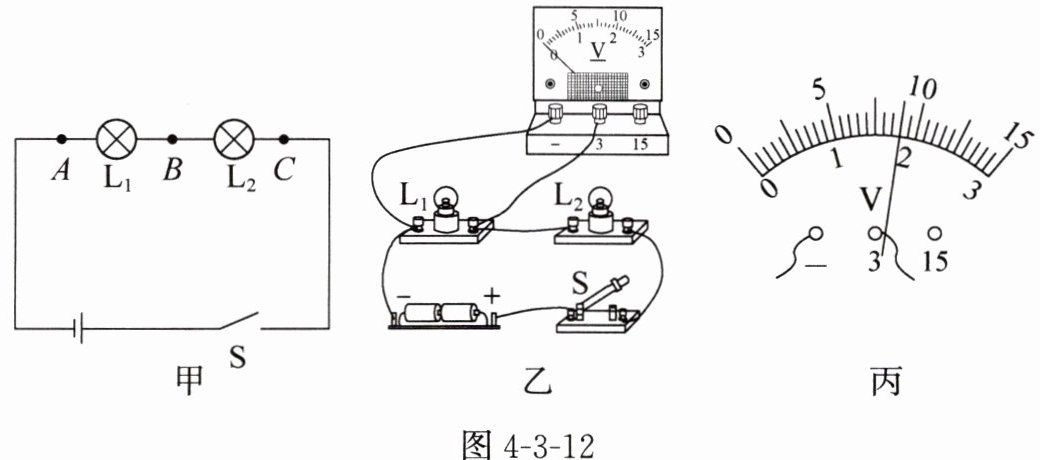

答案： 1. 分析电路图乙和表格可知，两灯泡串联，A、C两点间的电压为电源电压，即$U = 2.8V$。
第一次测量：
已知$U_{L_2}=1.0V$，$U = 2.8V$，根据串联电路电压特点$U = U_{L_1}+U_{L_2}$，可得$U_{L_1}=U - U_{L_2}=2.8 - 1.0 = 1.8V$。
2. 结论：
次数1中，$L_1$两端电压为$1.8V$，$L_2$两端电压为$1.0V$，A、C两点间的电压为$2.8V$。
串联电路中，电源电压等于各用电器两端电压之和。
