《2025年能力培养与测试九年级物理上册教科版》

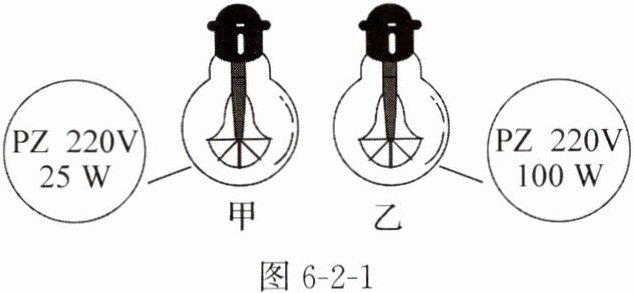

3. 甲、乙两只灯泡的铭牌如图 6 - 2 - 1 所示，下列说法正确的是(D)。(对应目标：916204)


A.甲灯灯丝比乙灯灯丝粗
B.两灯都正常发光时，甲灯消耗的电能较少
C.两灯并联后，接在 110 V 电路中，两灯一样亮
D.两灯串联后，接在 220 V 电路中，甲灯比乙灯亮

答案： D

4. 甲、乙两个用电器上分别标着“220 V 15 W”“110 V 100 W”，若它们都在额定电压下工作，则下列说法正确的是(C)。(对应目标：916201，916203)

A.甲用电器做功一定少
B.完成相同的功，甲用电器所用的时间一定少
C.乙用电器做功一定快
D.相同的时间内，乙用电器完成的功一定少

答案： C

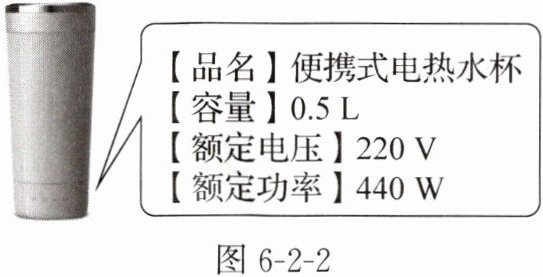

5. 小李新购置的便携式电热水杯及其相关参数如图 6 - 2 - 2 所示。该电热水杯正常工作时的电流为2A，加热电阻为110Ω，其正常工作 5 min 后，消耗的电能为$ 1.32× 10^{5} $J。(对应目标：916203)

答案： 2 110 $ 1.32× 10^{5} $

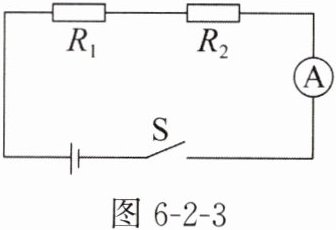

6. 如图 6 - 2 - 3 所示，电源电压不变，定值电阻 $ R_1 $ 阻值为 10 Ω，定值电阻 $ R_2 $ 阻值为 20 Ω，且开关 S 闭合后电流表的示数为 0.2 A。求：（对应目标：916203）
（1）电源电压。
（2）开关 S 闭合后，电路消耗的电功率。
（3）在 10 s 内，整个电路消耗的电能。

答案： 解：（1）由题图可知，$ R_{1} $与$ R_{2} $串联，电流表测电路中电流，由串联电路的电阻规律可得，电路中的总电阻$ R_{总}=R_{1}+R_{2}=10\ \Omega +20\ \Omega =30\ \Omega $，此时电路中电流$ I=0.2\ A $，故电源电压$ U=IR_{总}=0.2\ A× 30\ \Omega =6\ V $。（2）开关S闭合后，电路消耗的电功率$ P=UI=6\ V× 0.2\ A=1.2\ W $。（3）在10 s内，整个电路消耗的电能$ W=UIt=6\ V× 0.2\ A× 10\ s=12\ J $。
