《2025年能力培养与测试九年级物理上册教科版》

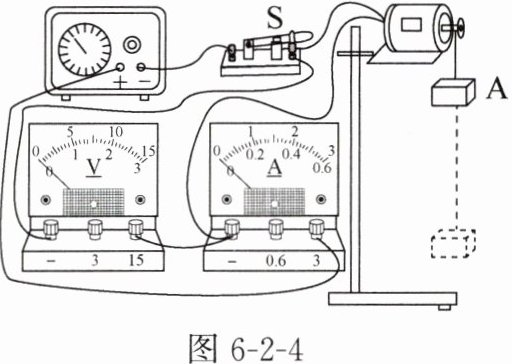

7. (多选)如图 6 - 2 - 4 所示，利用电动机提升物体研究影响电功大小的因素，装置中物体 A 的质量为 400 g，以 0.5 m/s 的速度匀速被提升(g 取 10 N/kg)。下列说法正确的是(BC)。(对应目标：916203)

A.通过重物运动的速度判断电流做功的多少
B.电流做功过程消耗了电能，主要转化为物体的机械能
C.控制电压、电流相同，改变通电时间，研究电流做功多少与通电时间的关系
D.2 s 内绳对物体做功 8 J

答案： BC

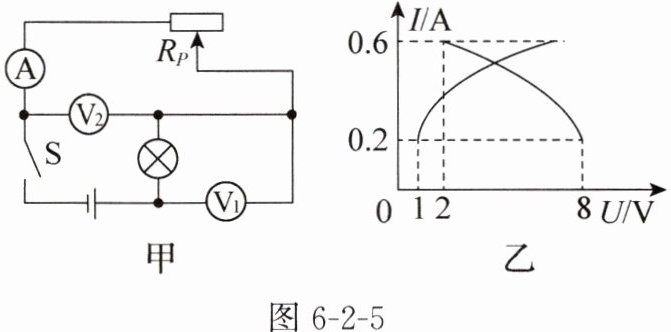

8. 如图 6 - 2 - 5 甲所示，调节滑动变阻器的滑片从最右端滑至灯泡正常发光的位置，电流表的示数与两电压表的示数的关系如图 6 - 2 - 5 乙所示，则下列说法正确的是(B)。(对应目标：916201)

A.电源电压为 10 V
B.滑动变阻器的最大阻值为 40 Ω
C.灯泡正常发光时的电阻为 10 Ω
D.灯泡正常发光时的功率为 1.2 W

答案： B

9. 将“6 V 3 W”的甲灯与“6 V 6 W”的乙灯串联后接到电压为 9 V 的电源上，则两灯的实际功率分别为 $ P_{甲} = $3W 和 $ P_{乙} = $1.5W，更亮的是甲灯。(对应目标：916204)

答案： 3 1.5 甲

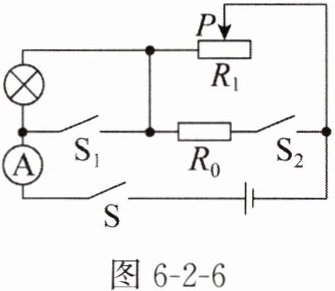

10. 如图 6 - 2 - 6 所示，电源电压恒为 6 V， $ R_0 $ 的阻值为 30 Ω，滑动变阻器 $ R_1 $ 的规格为“20 Ω 1 A”，电流表的测量范围为 0～3 A，小灯泡上标有“2.5 V 1.25 W”字样。将 S 闭合， $ S_1 $、 $ S_2 $ 均断开，调节滑动变阻器的滑片 P 的位置，使小灯泡正常发光。求：（对应目标：916201）
（1）小灯泡正常发光时的电流。
（2）当小灯泡正常发光时，滑动变阻器接入电路的阻值。
（3）当 S、 $ S_1 $ 和 $ S_2 $ 均闭合时，电路消耗的最小电功率。

答案： 解：（1）小灯泡正常发光时的电流$ I_{额}=\frac{P_{额}}{U_{额}}=\frac{1.25\ W}{2.5\ V}=0.5\ A $。（2）当S闭合，$ S_{1} $、$ S_{2} $均断开时，滑动变阻器与小灯泡串联，电流表测量电路电流，因串联电路各处电流相等，所以通过小灯泡和滑动变阻器的电流相等，故当小灯泡正常发光时，通过滑动变阻器的电流$ I_{滑}=I_{额}=0.5\ A $，由串联电路电路电压特点可得，滑动变阻器两端的电压$ U_{滑}=U-U_{额}=6\ V-2.5\ V=3.5\ V $，则滑动变阻器接入电路的阻值$ R_{滑}=\frac{U_{滑}}{I_{滑}}=\frac{3.5\ V}{0.5\ A}=7\ \Omega $。（3）当S、$ S_{1} $、$ S_{2} $均闭合时，滑动变阻器与$ R_{0} $并联，小灯泡被短接，电流表测量干路电流，通过$ R_{0} $的电流$ I_{0}=\frac{U}{R_{0}}=\frac{6\ V}{30\ \Omega }=0.2\ A $，当滑动变阻器接入电路的阻值最大时，此支路上的电流最小，则$ I_{1}=\frac{U}{R_{滑大}}=\frac{6\ V}{20\ \Omega }=0.3\ A $，则干路上的电流$ I_{min}=I_{0}+I_{1}=0.2\ A+0.3\ A=0.5\ A $，电路消耗的最小电功率$ P_{min}=UI_{min}=6\ V× 0.5\ A=3\ W $。
