《2025年能力培养与测试九年级物理上册教科版》

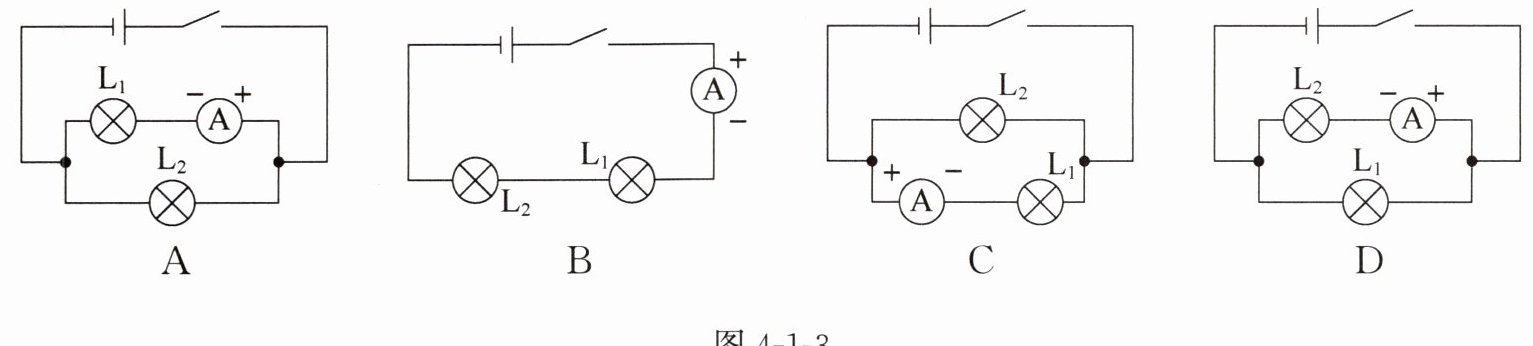

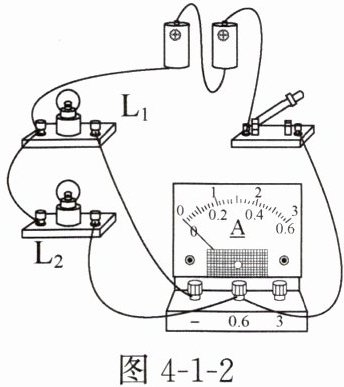

3. 实物图如图4-1-2所示，图4-1-3中与之对应电路图画法正确的是(A)。(对应目标：914103)

答案： A

4. 小王家的一台电视机正常工作时的电流为500mA，相当于0.5A；雷电是一种常见的自然现象，发生雷电时的电流高达10⁵A，相当于$10^{11}$μA。(对应目标：914102)

答案： 0.5 $10^{11}$

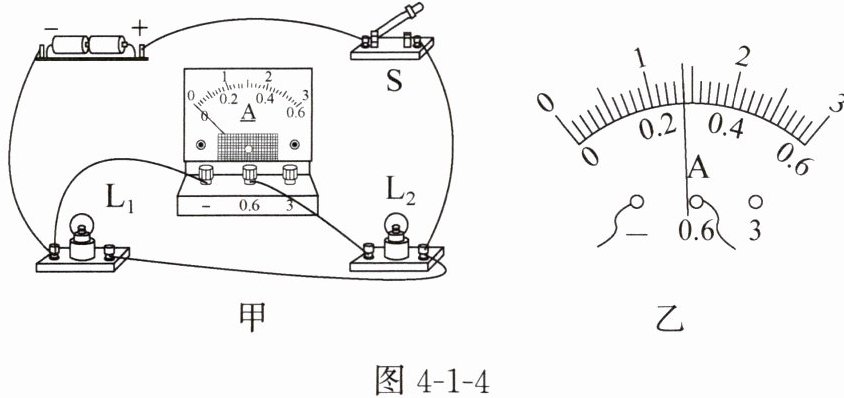

5. 如图4-1-4甲所示的电路，当开关S闭合后，电流表测量的是通过$L_{2}$(选填“电源”“L₁”或“L₂”)的电流，电流表的指针偏转如图4-1-4乙所示，电流表的示数为0.28A。(对应目标：914103)

答案： $L_{2}$ 0.28

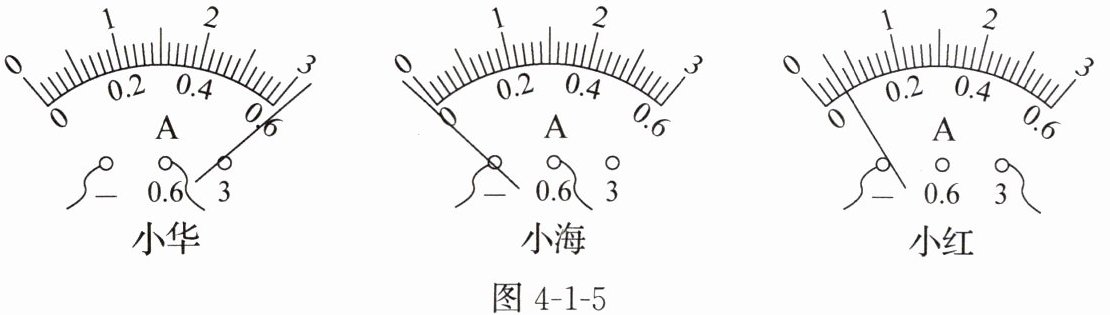

6.小华、小海、小红三位同学在做“用电流表测量电流”的分组实验中，闭合开关前，他们的

电流表指针均指在零刻度线处。当闭合开关试触时，发现电流表指针摆动分别出现了如图

4−1−5所示的三种情况，请分析他们在电流表的使用上分别存在的问题。 (对应目标:

914103)

(1)小华同学的问题:__________________________________________________________________。

(2)小海同学的问题:__________________________________________________________________。

(3)小红同学的问题:__________________________________________________________________。

答案： 6.
(1)电流表测量范围选择太小　　
(2)电流表正、负接线柱反接　　
(3)电流表测量范围选择太大
