《2025年能力培养与测试九年级物理上册教科版》

7. 可移动式红绿灯适用于城镇道路交叉口，如图 3 - 3 - 8 所示，在停电或施工等情况下应急指挥车辆、行人通行。红、绿灯之间的连接方式是并联(选填“串联”或“并联”)。白天，太阳能电池板给蓄电池充电，蓄电池相当于简单电路中的用电器(选填“电源”“开关”或“用电器”)。(对应目标：913301，913302)

答案： 并联 用电器

8. 如图 3 - 3 - 9 所示的电路中，要让灯$L_{1}$、$L_{2}$组成串联电路，则需要闭合开关S₁；要让灯$L_{1}$、$L_{2}$组成并联电路，则需要闭合开关S₂、S₃。(对应目标：913302)

答案： S₁ S₂、S₃

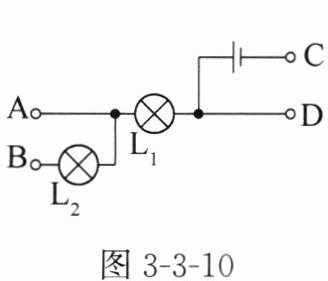

9. 如图 3 - 3 - 10 所示，$A$、$B$、$C$、$D$是四个接线柱，要使$L_{1}$、$L_{2}$并联，应用导线分别连接A、C两接线柱和B、D两接线柱；若要使$L_{1}$、$L_{2}$串联，应用导线连接B、C两接线柱。(对应目标：913302)

答案： A、C B、D B、C

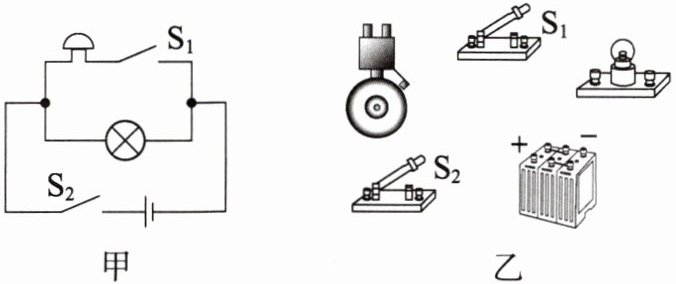

10. 请按照如图 3 - 3 - 11 甲所示的电路图，将图 3 - 3 - 11 乙所示的实物连接起来，连线不能交叉。（对应目标：913303）

答案：

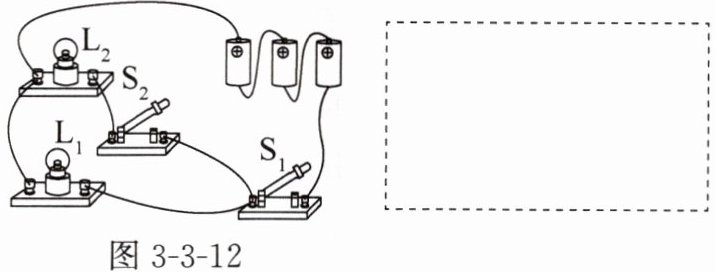

11. 请根据图 3 - 3 - 12 中的实物图，在虚线框内画出相应的电路图。（对应目标：913303）

答案：

12. 关于生活中的一些电路连接，下列判断不正确的是(B)。(对应目标：913302)

A.节日的夜晚，装扮街道上小树的小彩灯可能是串联的
B.道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的
C.一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的
D.家中的插座与电灯是并联的

答案： B
