《2025年能力培养与测试九年级物理上册教科版》

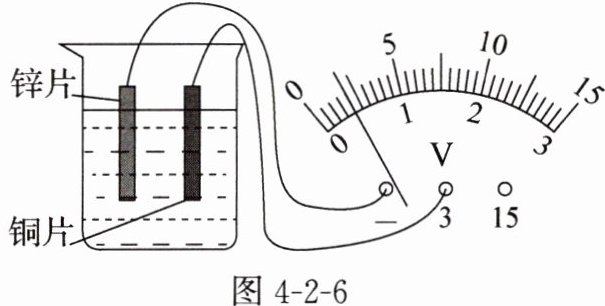

9. 如图4-2-6所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转，下列说法正确的是(B)。(对应目标：914201，914203)

A.盐水电池将电能转化为化学能
B.这个盐水电池的电压是$0.4$V
C.锌片是盐水电池的正极
D.盐水中，电流的方向是从铜片流向锌片

答案： B

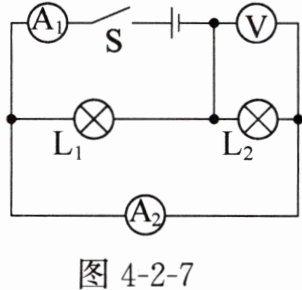

10. 如图4-2-7所示，当开关$S$闭合后，下列说法正确的是(C)。(对应目标：914203)

A.灯$L_1$与灯$L_2$是串联的，且电压表只能测灯$L_2$两端的电压
B.电流表$A_1$测的是通过灯$L_1$的电流
C.电压表可测出灯$L_1$两端的电压
D.灯$L_2$被短路

答案： C

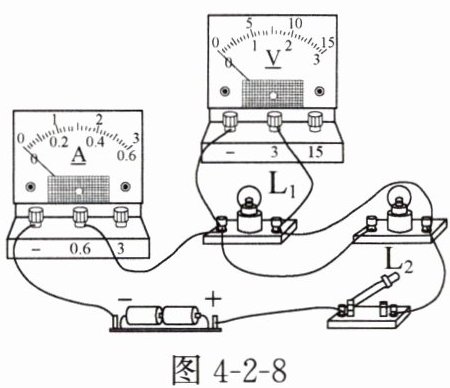

11. 根据如图4-2-8所示的实物图，在虚线框中画出其对应的电路图。（要求连线要横平竖直，尽量使电路图简洁美观）（对应目标：914203）

答案：
