《2025年能力培养与测试九年级物理上册教科版》

9. 我国国产某品牌的电动汽车如图3-2-7所示，给该汽车的蓄电池充电时，能量转化过程是电能转化为化学能，此时蓄电池相当于用电器(选填“用电器”或“电源”)；干燥的天气，刚擦完车玻璃的干毛巾很容易吸附灰尘，毛巾与毛皮摩擦过的橡胶棒相互排斥，这说明干毛巾带负电。(对应目标：913201)

答案： 电 化学 用电器 负

10. 如图3-2-8所示，当$S_{1}$和$S_{2}$都闭合时，电铃响(选填“响”或“不响”)，灯泡不发光(选填“发光”或“不发光”)。(对应目标：913202)

答案： 响 不发光

11. 某定时炸弹的引爆电路工作原理图如图3-2-9所示，当起爆器中有电流通过时就会引爆炸弹。请你结合所学知识帮助专家进行排爆分析：(对应目标：913202)
(1)定时器(时钟)应该安装在b(选填“a”或“b”)导线上。在定时阶段，该导线是通(选填“通”或“断”)路，所以在定时阶段起爆器不会引爆炸弹。
(2)定时结束时，定时器会把b导线切断(选填“接通”或“切断”)，定时结束的瞬间起爆器立即引爆炸弹。
(3)为了使该定时爆炸装置停止工作，可在定时阶段剪断导线a(选填“a”或“b”)。

答案：
(1)b 通
(2)切断
(3)a

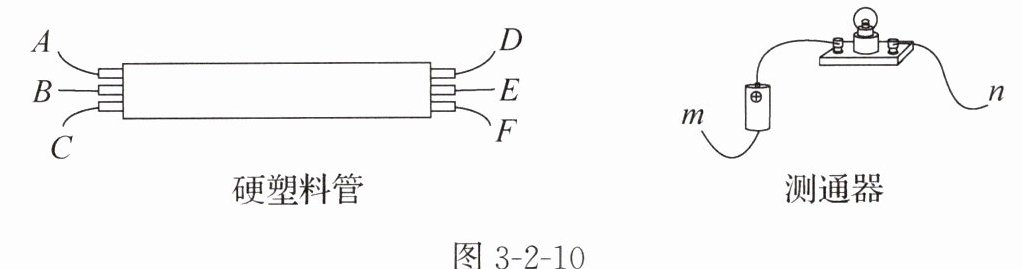

答案： 1. 用导线连接 A、B、C（或 D、E、F）三孔，将测通器的 m 连接 A，n 连接 B（或 D）：
若灯亮，为导线断路（该情况舍去，因硬塑料管为绝缘管，导线连接外层不同孔灯不会亮，此操作仅为验证测通器正常及初步判断）。
2. 把 A、D 相连，将测通器的 m 接 B，n 分别接 E、F：
若 n 接 E 时灯亮，说明 B 与 E 通，则 C 与 F 通，断点在 C - F 之间某一位置；
若 n 接 F 时灯亮，说明 B 与 F 通，则 C 与 E 通，断点在 B - E 之间某一位置。
综上，通过上述测通器连接操作可判断硬塑料管内导线的断点位置。
