《2025年能力培养与测试九年级物理上册教科版》

3. 如图 5 - 2 - 1 所示的电路中，$R_{1}=5\Omega$，闭合开关$S$，电压表$V_{1}$与$V_{2}$的示数分别为$2V$和$6V$，则$R_{2}$的阻值是(D)。(对应目标：915202)

A.$4\Omega$
B.$24\Omega$
C.$20\Omega$
D.$10\Omega$

答案： D

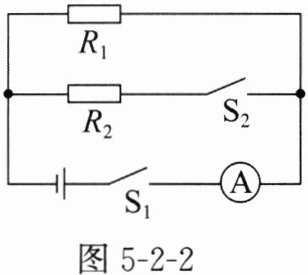

4. 如图 5 - 2 - 2 所示，电源电压保持不变，定值电阻的阻值$R_{1}=10\Omega$。当开关$S_{1}$、$S_{2}$均闭合时，电流表的示数为$0.5A$，然后只将开关$S_{2}$断开，电流表的示数变化了$0.2A$，定值电阻的阻值$R_{2}$为(A)。(对应目标：915202)

A.$15\Omega$
B.$10\Omega$
C.$6\Omega$
D.$4\Omega$

答案： A

5. 有$A$、$B$两个导体，其电阻之比为$2:1$，加在它们两端的电压之比为$1:2$，则通过这两个导体的电流之比$I_{A}:I_{B}$为(B)。(对应目标：915202)

A.$1:1$
B.$1:4$
C.$4:1$
D.$2:1$

答案： B

6. 若定值电阻两端电压为$15V$，通过它的电流为$3A$，则该定值电阻的阻值为5$\Omega$；若将电压降为$0V$，则其电阻为5$\Omega$；若它两端的电压为$6V$，则通过它的电流为1.2$A$。(对应目标：915202)

答案： 5 5 1.2

7. 人体安全电压不高于$36V$，当通过人体的电流接近$30mA$时就会有生命危险。据此可以推断，人体是导体(选填“导体”或“绝缘体”)，人体的电阻约1200$\Omega$。(对应目标：915202)

答案： 导体 1200

8. 小波在实验时连接了如图 5 - 2 - 3 所示的电路，闭合开关$S$后发现$L_{1}$比$L_{2}$亮，通过测量他发现两个灯泡两端电压$U_{1}$=(选填“$＞$”“$＜$”或“$=$”)$U_{2}$；测量发现通过$L_{2}$的电流小于通过$L_{1}$的电流，进一步分析，灯$L_{2}$电阻大一些。(对应目标：915202)

答案： = $L_{2}$

9. 电阻丝$A$和$B$的材料、长短都相同，粗细不同，将它们按如图 5 - 2 - 4 所示连入电路，则它们的电阻$R_{A}$＜$R_{B}$。闭合开关$S$，则通过电阻丝$A$的电流$I_{A}$和通过电阻丝$B$的电流$I_{B}$的大小关系是$I_{A}$=$I_{B}$，它们两端的电压大小关系是$U_{A}$＜$U_{B}$。(均选填“$＜$”“$＞$”或“$=$”)(对应目标：915202)

答案： ＜ = ＜

10. 如图 5 - 2 - 5 所示的电路中，电源电压恒定不变，一个定值电阻$R_{1}$的阻值为$10\Omega$。闭合开关$S$，电流表的示数为$0.4A$，电压表的示数为$6V$。求：（对应目标：915202）
（1）另一个定值电阻$R_{2}$的阻值。
（2）电源电压。

答案： 解：（1）由题图可知，两个定值电阻串联，电流表测量电路中的电流，电压表测量$R_{2}$两端的电压，电流表的示数为0.4 A，电压表的示数为6 V，根据欧姆定律可得，另一个定值电阻的阻值$R_{2}=\frac{U_{2}}{I}=\frac{6\ V}{0.4\ A}=15\ \Omega$。
（2）根据欧姆定律可得，电阻$R_{1}$两端的电压$U_{1}=IR_{1}=0.4\ A×10\ \Omega=4\ V$，串联电路两端的总电压等于各部分电路两端的电压之和，所以电源电压$U=U_{1}+U_{2}=4\ V+6\ V=10\ V$。
