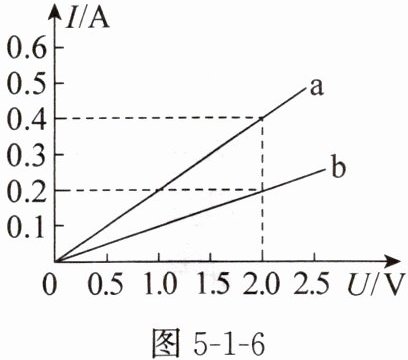

8. 张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图5-1-6所示的图像，下列说法正确的是(D)。(对应目标：915101)


A.导体a的电阻大于导体b的电阻
B.通过导体a的电流与其两端的电压成反比
C.当导体b两端电压为0V时，其电阻变为0Ω
D.将导体a接到电压为3V的电源上时，通过它的电流为0.6A

答案： D

9. 小明准备利用如图5-1-7所示的电路进行探究实验，下列能完成探究并得出定量关系的是(A)。(对应目标：915101)

①保持R₁滑片位置不变，移动R₂滑片，探究电流与电压的关系
②保持R₂滑片位置不变，移动R₁滑片，探究电流与电阻的关系
③改变R₁滑片位置后，移动R₂滑片保持电压表示数不变，探究电流与电阻的关系

A.①
B.②
C.①②
D.①③

答案： A 解析 研究电流与电压的关系时，应控制定值电阻的阻值不变，通过滑动变阻器改变定值电阻两端电压和通过它的电流。保持$R_{1}$滑片位置不变，即其阻值不变，改变$R_{2}$的阻值时，根据串联电路的电压特点，$R_{1}$两端的电压会改变。同时，电路的总电阻改变，电路中的电流也会改变。电压表测其两端电压，电流表测通过它的电流，因此可以探究电流与电压的定量关系。研究电流与电阻的关系时，应控制电阻两端的电压不变，改变定值电阻的阻值，保持$R_{2}$滑片位置不变，通过移动$R_{1}$滑片使电压表的示数保持不变，但$R_{1}$、$R_{2}$的阻值未知，不能定量研究电流与电阻的关系。改变$R_{1}$和$R_{2}$滑片的位置，两个滑动变阻器的阻值大小均发生改变，不知道具体电阻值的大小，无法探究电流与电阻的定量关系。
