《2025年能力培养与测试九年级物理上册教科版》

3. (湖南常德中考)有$A$、$B$、$C$三根完全相同的导线，将$A$导线剪去一半，电阻变为$R_1$；将$B$导线均匀拉伸到原来长度的两倍，电阻变为$R_2$；将$C$导线从中间对折，电阻变为$R_3$。下列大小关系正确的是(B)。

A.$R_1 ＞ R_2 ＞ R_3$
B.$R_2 ＞ R_1 ＞ R_3$
C.$R_2 ＞ R_3 ＞ R_1$
D.$R_3 ＞ R_1 ＞ R_2$

答案： B

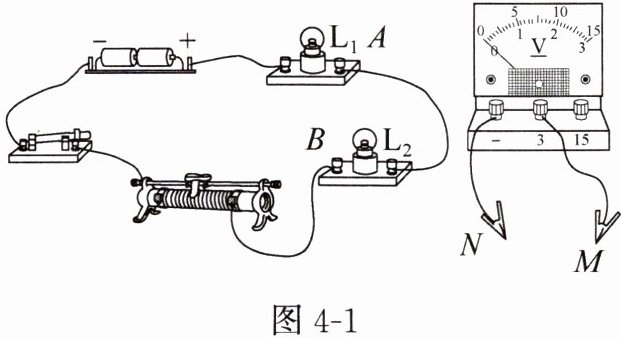

4. (江苏南京中考)如图4 - 1所示，两只灯泡都不亮。在闭合开关且不拆开导线的情况下，将$M$接电源“$+$”极，$N$依次试触$A$、$B$接线柱，发现电压表示数前后两次相等，且接近$3V$。若故障是由两灯引起的，则可能是(D)。


A.$L_1$、$L_2$都短路
B.$L_1$、$L_2$都开路
C.$L_1$短路且$L_2$开路
D.$L_1$开路且$L_2$短路

答案： D

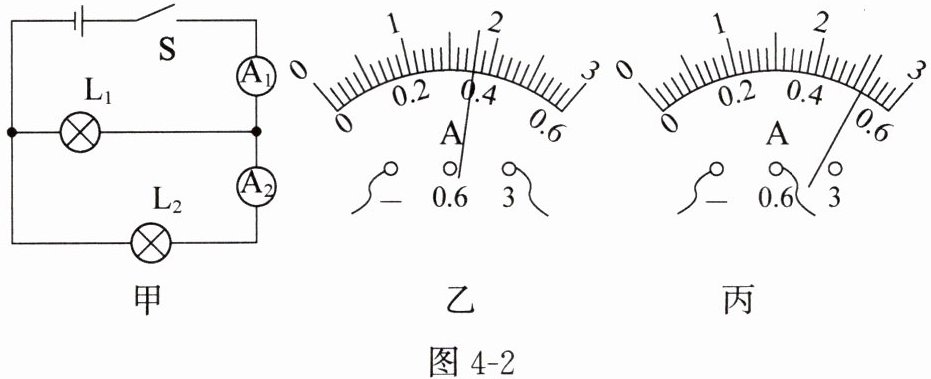

5. (江苏泰州中考)如图4 - 2甲所示，当开关$S$闭合时，两只电流表的示数分别如图4 - 2乙、丙所示，则流过灯泡$L_1$的电流大小是(D)。


A.$0.8A$
B.$0.16A$
C.$0.52A$
D.$1.28A$

答案： D

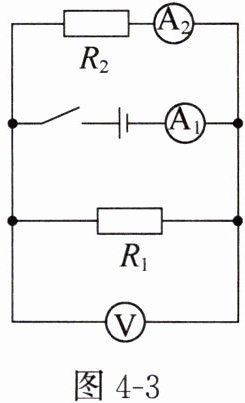

6. (山东泰安中考)如图4 - 3所示的电路中，电源电压保持不变。闭合开关后，电路中各元件正常工作，两个相同的电流表(均有$0\sim0.6A$，$0\sim3A$两个测量范围)指针偏转的角度相同。一段时间后电流表$A_1$指针偏转的角度突然变为原来的$\frac{1}{5}$，若定值电阻$R_1$或$R_2$出现了开路故障，其他元件均完好。针对故障电路的观察分析，下列说法正确的是(C)。


A.电压表示数为零
B.电流表$A_1$的示数一定大于$A_2$的示数
C.一定是电阻$R_1$出现了开路故障
D.一定是电阻$R_2$出现了开路故障

答案： C
