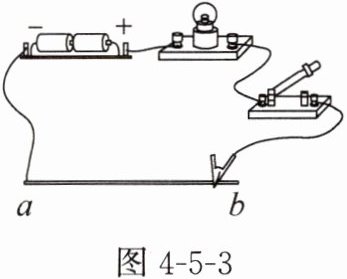

3. 如图4-5-3所示，ab为一根铅笔芯，闭合开关后，小灯泡发光，将夹子在铅笔芯上向左移动时，观察到小灯泡变亮(选填“亮”或“暗”)。此操作过程可以研究导体电阻与长度的关系；由此启发，人们制造了一种可以改变电阻的元件，叫作滑动变阻器。(对应目标：914501)

答案： 3. 亮 长度 滑动变阻器

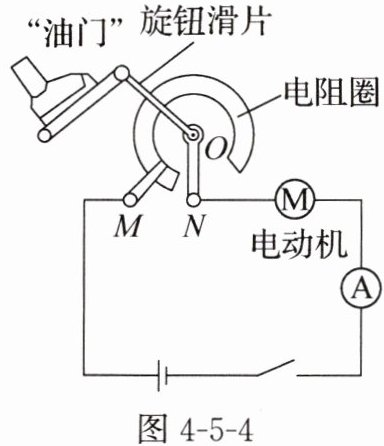

4. 电动汽车“油门”模拟图如图4-5-4所示。脚往下踩“油门”时，滑片绕O点在电阻圈上逆时针转动，此时接入电路的电阻变小，电流表示数变大。(对应目标：914502)

答案： 4. 小 大

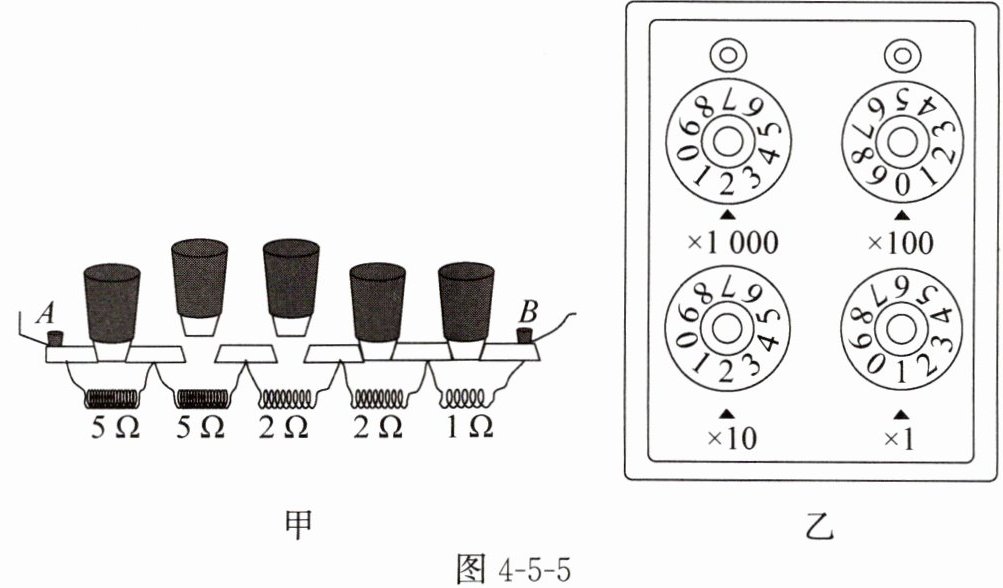

5. 插入式电阻箱的结构示意图如图4-5-5甲所示，A、B两个接线柱之间的电阻值为7Ω。图4-5-5乙中电阻箱接线柱间的电阻值为2021Ω。(对应目标：914502)

答案： 5. 7 2021

6. 如图4-5-6所示，若此滑动变阻器铭牌标有“20Ω 1A”字样，表示这个滑动变阻器电阻变化范围是0～20Ω，1A的含义是滑动变阻器允许通过的最大电流为1A。当滑片P移至中点时滑动变阻器接入电路的电阻值为10Ω。(对应目标：914501)

答案： 6. 0～20 滑动变阻器允许通过的最大电流为1A 10

7. 如图4-5-7所示，滑动变阻器接入电路的电阻线是ac(选填“ac”“cb”或“ab”)段，当滑片向左移动时，接入电路的电阻变小，电路中的电流变大。(对应目标：914501)

答案： 7. ac 小 大

8. 滑动变阻器的结构示意图如图4-5-8所示，将A、B接线柱接入电路，滑动变阻器相当于定值电阻，将C、D接线柱接入电路，滑动变阻器相当于导线，将C、B接线柱接入电路起可变电阻的作用，此时滑片P向左滑动，接入电路的电阻将变大(选填“变大”“不变”或“变小”)。(对应目标：914501)

答案： 8. 定值电阻 导线 可变电阻 变大
