《2025年能力培养与测试九年级物理上册教科版》

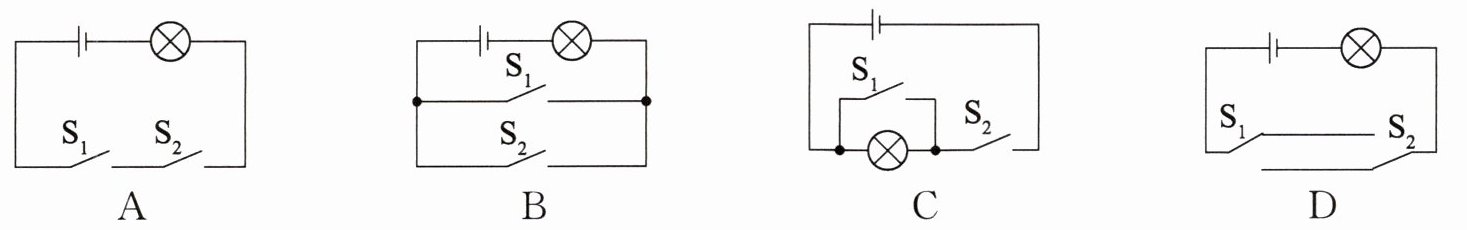

7. 小伊家装修房子设计楼梯照明电路时，希望通过楼上楼下安装两个开关，方便随时独立操控自家门口同一走廊灯泡的亮灭，图 3 - 4 - 10 中的电路图设计正确的是(D)。(对应目标：913401)

答案： D

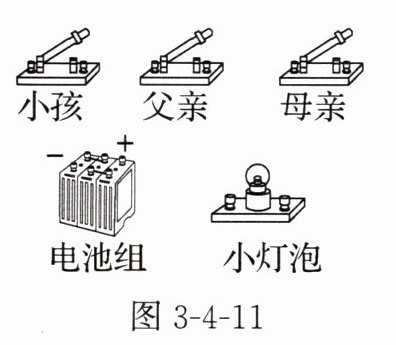

8. 由父亲、母亲、小孩组成的三口之家，要用投票方式决定是否在暑假去北京旅游，如果小孩要去，且父母中至少有一位要去，则他们就去旅游。请用 3 个开关、1 个电池组和 1 个小灯泡及若干导线设计一架投票表决机，某人的开关闭合表示他要去，若最终小灯泡亮了，他们就可以在暑假去旅游了。请在虚线框内画出电路图并连接如图 3 - 4 - 11 所示的实物图。（对应目标：913401）

答案：

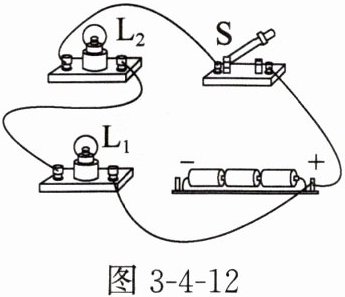

9. 在如图 3 - 4 - 12 所示的电路中要求只添加一根导线，使灯 $ L_1 $ 和 $ L_2 $ 并联，开关 $ S $ 只控制灯 $ L_2 $。（对应目标：913401）

答案：
