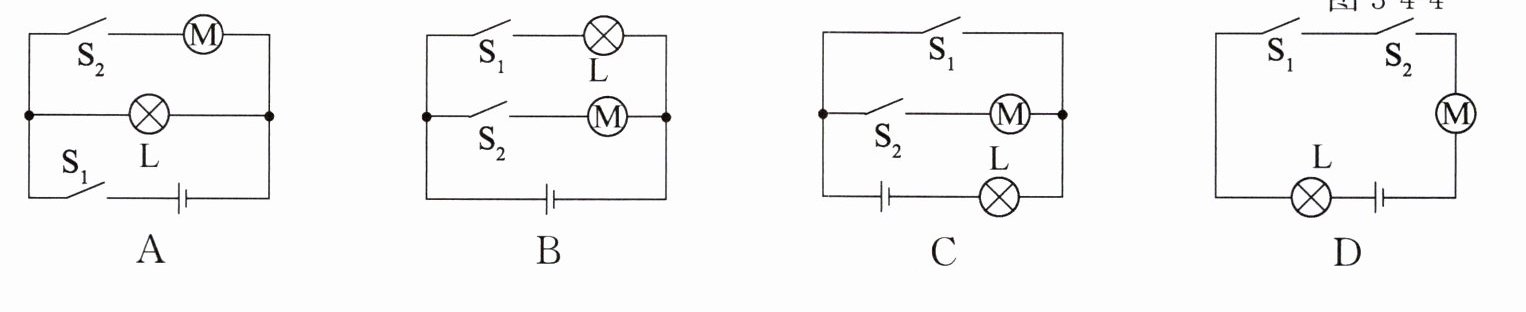

2. 小明家的智能纸巾盒如图 3 - 4 - 4 所示，其工作状态由两个开关控制。开关 $ S_1 $ 闭合，装置开机，指示灯亮；用手遮挡感应区时，感应开关 $ S_2 $ 自动闭合，电动机转动送纸；开关 $ S_1 $ 断开，指示灯不亮，感应区也无法感应。图 3 - 4 - 5 中能实现上述控制方式的电路图是(A)。(对应目标：913401)

答案： A

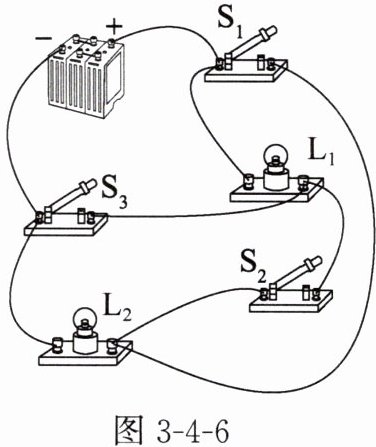

3. 如图 3 - 4 - 6 所示的电路中，若要使 $ L_1 $、$ L_2 $ 并联，则应该(B)。(对应目标：913401)

A.$ S_1 $、$ S_2 $、$ S_3 $ 同时闭合
B.只闭合 $ S_1 $、$ S_3 $
C.只闭合 $ S_2 $、$ S_3 $
D.只闭合 $ S_1 $、$ S_2 $

答案： B

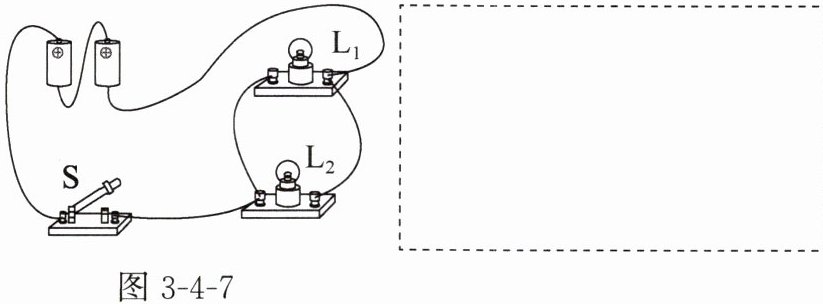

4. 请根据如图 3 - 4 - 7 所示实物图，在虚线框内画出对应的电路图。

答案：

5. 九年级的志愿者想为敬老院的老人设计一个呼叫电路，他们的设想是同一房间内的两位老人每人单独控制一只电铃，值班室的工作人员能够根据电铃区分出是哪位老人呼叫的。请将如图 3 - 4 - 8 所示的电路原理图补充完整。（对应目标：913401）

答案：

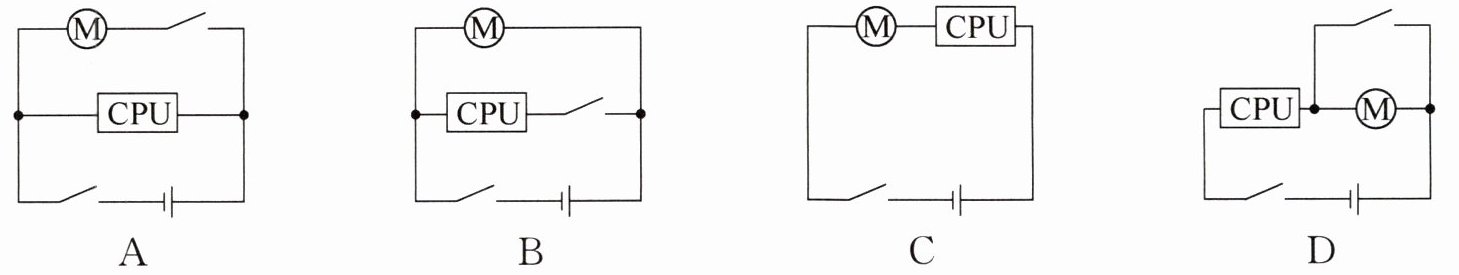

6. 电脑正常工作时，中央处理器(即 CPU)不断发热，必须用风扇给予降温。为了保证中央处理器不被烧坏，在工作之前，带动风扇的电动机要先启动，中央处理器断电后，电动机仍能工作很长一段时间来进行散热，图 3 - 4 - 9 中的电路图设计符合要求的是(B)。(对应目标：913401)

答案： B
