《2025年能力培养与测试九年级物理上册教科版》

4. 仅将两个灯泡连接在同一电路中，可以确认两灯一定是串联的现象是(D)。(对应目标：914301，914302)

A.两灯亮度相同
B.通过两灯的电流相等
C.闭合开关两灯同时发光
D.两灯两端的电压不相等

答案： D

5. 如图4-3-3所示，当开关闭合时，电压表的示数将(C)。(对应目标：914302)

A.不变
B.变小
C.变大
D.无法判断

答案： C

6. 探究并联电路中电流、电压特点的电路图如图4-3-4所示，闭合开关S后，下列说法正确的是(D)。(对应目标：914301，914302)

A.通过L₁的电流一定大于通过L₂的电流
B.通过L₁的电流一定等于通过L₂的电流
C.L₁两端电压一定大于L₂两端电压
D.L₁两端电压一定等于L₂两端电压

答案： D

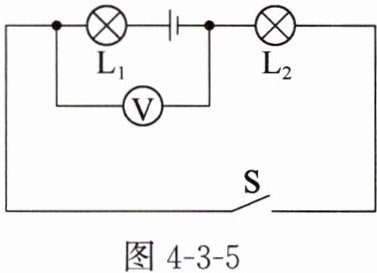

7. 如图4-3-5所示的电路中，电源电压为6V，闭合开关S后，电压表的示数为4V，下列描述不正确的是(C)。(对应目标：914302)

A.L₁两端电压为2V
B.L₂两端电压为4V
C.当开关S断开时，L₁亮、L₂不亮
D.当开关S断开时，电压表示数接近6V

答案： C

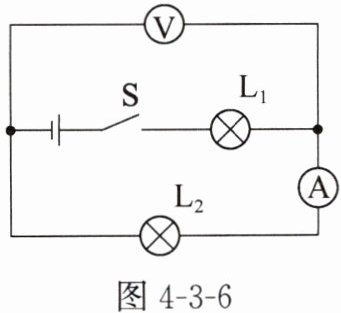

8. 如图4-3-6所示的电路中，电源电压为3V。闭合开关S后，L₁、L₂两灯均发光，两电表均有示数，电压表示数为1.2V，则灯泡L₁两端的电压为1.8V；过一会儿由于某个灯泡发生故障而熄灭，电流表有示数，电压表示数为零，则故障原因可能是L₂ 短路。(对应目标：914301，914302)

答案： 1.8 L₂ 短路

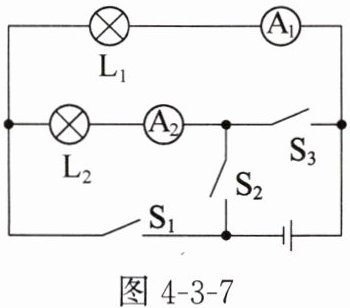

9. 如图4-3-7所示的电路中，当仅闭合开关S₁、S₃时，灯泡L₁、L₂是并联的；当仅闭合开关S₂时，灯泡L₁、L₂是串联的，此时电流表A₁的示数等于(选填“大于”“小于”或“等于”)电流表A₂的示数。(对应目标：914301)

答案： 并 串 等于
