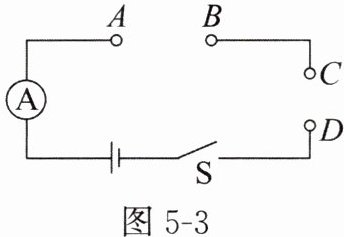

3. (新疆中考)如图 5 - 3 所示的电路，电源电压保持不变，滑动变阻器和小灯泡两个元件中，一个接在 A、B 两点之间，另一个接在 C、D 两点之间。闭合开关 S，电流表的示数为 0.20 A，用电压表测得 A、B 两点间的电压为 1.8 V，C、D 两点间的电压为 1.2 V；移动滑动变阻器的滑片，使电流表的示数变大，A、B 两点间的电压变为 1.5 V。已知小灯泡灯丝的电阻随温度的升高而增大，则此时滑动变阻器接入电路的电阻值可能为(C)。

A.5 Ω
B.6 Ω
C.7 Ω
D.8 Ω
]

答案： C 解析：电源电压$U=U_{AB}+U_{CD}=1.8\ V+1.2\ V=3\ V$，移动滑动变阻器的滑片，使电流表的示数变大，可知滑动变阻器接入电路中的电阻值变小，滑动变阻器两端的电压变小，由此可知滑动变阻器接在$A、B$两点之间，灯泡接在$C、D$两点之间且电路中电流一定大于$0.2\ A$，此时滑动变阻器两端的电压为$1.5\ V$，由此可知滑动变阻器接入电路中的电阻值一定小于$\frac{U_{滑}}{I}=\frac{1.5\ V}{0.2\ A}=7.5\ \Omega$。设调节滑片时灯两端的电压为$1.2\ V$，灯的电阻为$R_{L}=\frac{U}{I}=\frac{1.2\ V}{0.2\ A}=6\ \Omega$，又由题意可知调节滑动变阻器的滑片后，灯两端的电压也为$1.5\ V$，且灯的电阻随温度升高而增大，所以电路中的电流一定小于$I'=\frac{1.5\ V}{6\ \Omega}=0.25\ A$，滑动变阻器接入电路中的电阻值一定大于$\frac{U_{滑}}{I'}=\frac{1.5\ V}{0.25\ A}=6\ \Omega$，即滑动变阻器接入电路中的电阻范围应是$7.5\ \Omega ＞R_{P}＞6\ \Omega$。

4. (湖南长沙中考)小明制作了一款可调亮度的小台灯，电路如图 5 - 4 所示。电源电压保持不变，灯泡的电阻为 10 Ω，不考虑温度对灯丝电阻的影响，滑动变阻器标有“20 Ω 1 A”字样。
(1)闭合开关 S 后，移动滑片使 R 的阻值变小时，通过灯泡的电流变大，灯泡变亮。
(2)当滑动变阻器 R 接入电路的阻值最大时，通过灯泡的电流为 0.15 A，此时灯泡两端的电压为1.5V。若灯泡两端允许的最大电压为 2.5 V，为保证电路安全，滑动变阻器接入电路的最小阻值为8Ω。
]

答案： 4. （1）小 （2）1.5 8
解析：（1）电源电压不变，当$R$的阻值变小时，由欧姆定律知，通过灯泡的电流变大，灯泡变亮。
（2）通过灯泡的电流为$0.15\ A$，灯泡的电阻为$10\ \Omega$，由$I=\frac{U}{R}$知，此时灯泡两端的电压$U_{L}=IR_{L}=0.15\ A× 10\ \Omega =1.5\ V$。滑动变阻器$R$接入电路的最大阻值为$20\ \Omega$，此时滑动变阻器$R$两端的电压$U_{R}=IR=0.15\ A× 20\ \Omega =3\ V$，由串联电路电压的特点知，电源电压$U=U_{L}+U_{R}=1.5\ V+3\ V=4.5\ V$。当灯泡两端电压为$U_{L}'=2.5\ V$时，电路中的电流$I'=\frac{U_{L}'}{R_{L}}=\frac{2.5\ V}{10\ \Omega}=0.25\ A＜1\ A$，故当灯泡两端电压为$U_{L}'=2.5\ V$时，滑动变阻器接入电路的阻值最小，其最小值$R'=\frac{U_{R}'}{I'}=\frac{U-U_{L}'}{I'}=\frac{4.5\ V-2.5\ V}{0.25\ A}=8\ \Omega$。

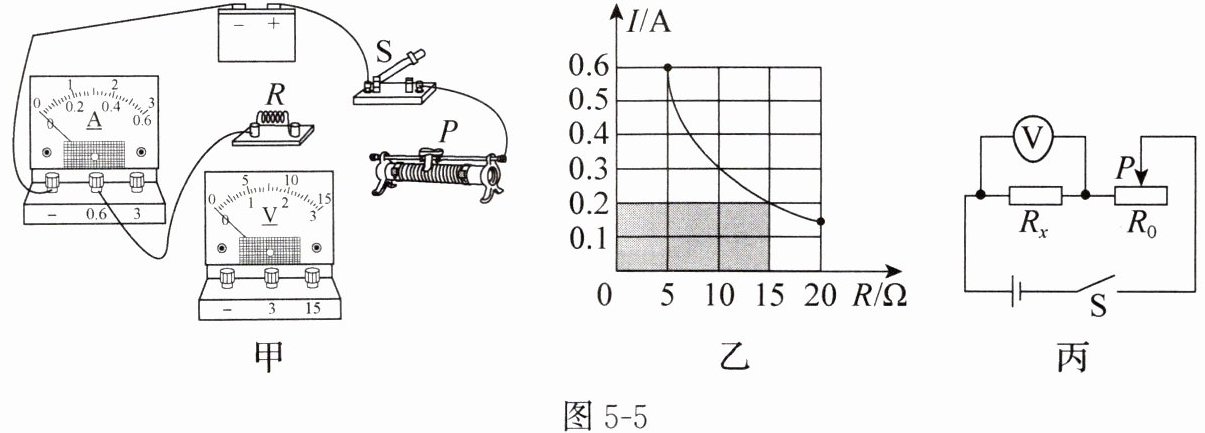

答案： 1. 由图甲可知：滑动变阻器与电阻R（后证明为等效电阻Rx）串联，电压表测滑动变阻器两端电压，电流表测电路中电流；
