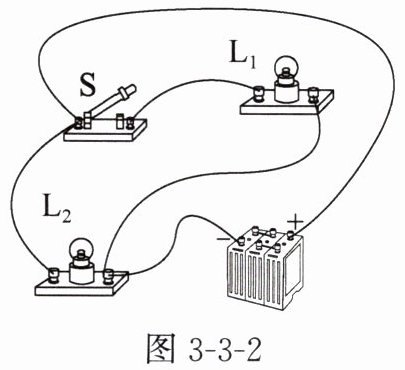

2. 一实物电路图如图 3 - 3 - 2 所示，与之相对应的电路图是图 3 - 3 - 3 中的(A)。(对应目标：913303)

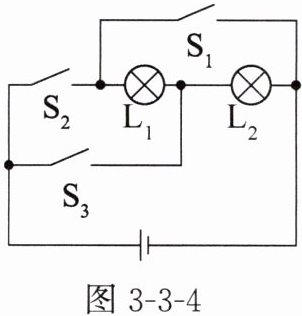

答案： A

3. 如图 3 - 3 - 4 所示，下列判断正确的是(A)。(对应目标：913302)

A.$S_{1}$、$S_{3}$闭合，$S_{2}$断开，$L_{1}$、$L_{2}$并联
B.$S_{2}$、$S_{3}$闭合，$S_{1}$断开，$L_{1}$、$L_{2}$串联
C.$S_{2}$闭合，$S_{1}$、$S_{3}$断开，$L_{1}$、$L_{2}$并联
D.$S_{1}$闭合，$S_{2}$、$S_{3}$断开，$L_{1}$、$L_{2}$串联

答案： A

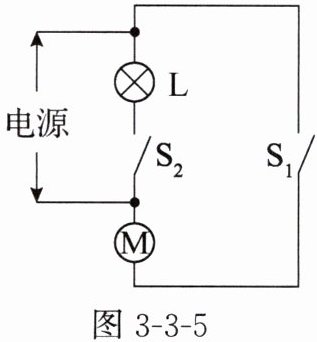

4. 电冰箱的简化电路图如图 3 - 3 - 5 所示，图中$M$是电冰箱压缩机内的电动机，$L$是电冰箱内的照明灯，下列判断正确的是(C)。(对应目标：913302)

A.$S_{1}$闭合、$S_{2}$断开时，照明灯与电动机并联
B.$S_{1}$、$S_{2}$都闭合时，照明灯与电动机串联
C.打开冰箱门时，$S_{2}$自动闭合，照明灯亮
D.冰箱内温度降低到设定温度时，$S_{2}$自动断开，电动机停止工作

答案： C

5. 如图 3 - 3 - 6 所示的电路中，当开关$S$闭合时，可能发生的现象是(A)。(对应目标：913302)

A.$L_{1}$、$L_{2}$都不发光
B.$L_{1}$发光，$L_{2}$不发光
C.$L_{1}$的灯丝被烧坏
D.$L_{2}$的灯丝被烧坏

答案： A

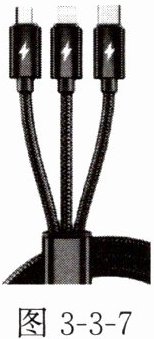

6. 常用的“一拖三”手机充电线如图 3 - 3 - 7 所示，若将其 USB 插头连入电路同时为三部手机充电，则三部手机的连接方式是并联，你判断的理由是三部手机同时充电，三部手机互不影响。(对应目标：913302)

答案： 并联 三部手机同时充电，三部手机互不影响
