《2025年能力培养与测试九年级物理上册教科版》

4. 用如图5-1-1所示的电路研究电流与电阻的关系时，将定值电阻R由5Ω更换为10Ω，闭合开关S，接下来的正确操作是(D)。(对应目标：915101)

A.直接读出电压表和电流表的示数
B.保持滑动变阻器的滑片P位置不变，调低电源电压
C.将滑动变阻器的滑片P向左移动，使电流表的示数保持不变
D.将滑动变阻器的滑片P向左移动，使电压表的示数保持不变

答案： D

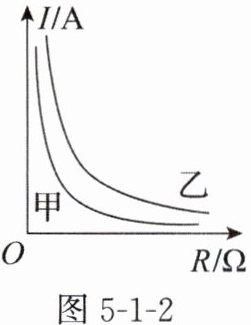

5. 甲、乙两位同学做“探究电流跟电阻关系”的实验时，根据测得的实验数据在同一坐标系中绘制出的I-R图像如图5-1-2所示，可以看出甲、乙两位同学实验时各自控制的电压值大小关系是Uₐ＜(选填“＞”“=”或“＜”)Uᵦ。(对应目标：915101)

答案： ＜

6. 在利用实验探究同一电路中的电流、电压和电阻三者之间的关系时，准备的电学器材如下：4.5V的电源、电流表、电压表、标有“30Ω 1A”的滑动变阻器R、定值电阻(5Ω、10Ω、20Ω、30Ω各一个)、开关、导线若干。(对应目标：915101)

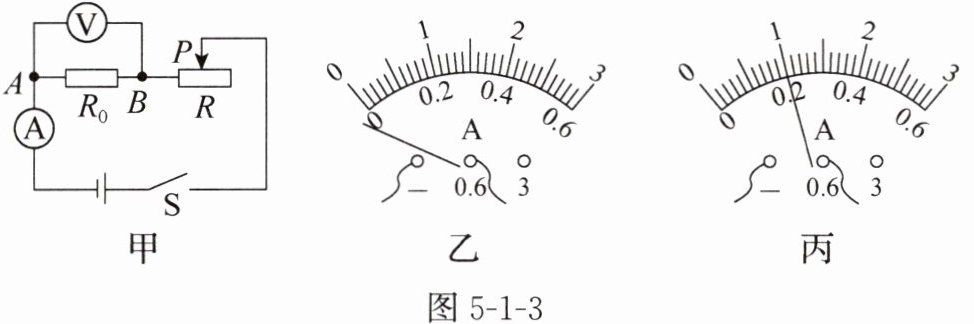

(1)某同学断开开关，按如图5-1-3甲所示的电路图连接实物。试触时发现电流表指针向零刻度线左侧偏转，如图5-1-3乙所示，则电路连接出现的错误是电流表正、负接线柱反接；进行本实验探究需采用控制变量法。
(2)探究“电流与电压的关系”的实验中，应将滑动变阻器滑片P向左(选填“左”或“右”)滑动，使定值电阻两端电压由1.5V逐渐增大到2V、2.5V，读出所对应的电流值。电压表示数为2V时，电流表示数如图5-1-3丙所示，为0.20A。
(3)探究“电流与电阻的关系”的实验中，当电阻R₀由5Ω变为10Ω时，为使R₀两端的电压保持不变，滑片P应向右(选填“左”或“右”)端滑动。

答案： （1）电流表正、负接线柱反接 控制变量
（2）左 0.20 （3）右

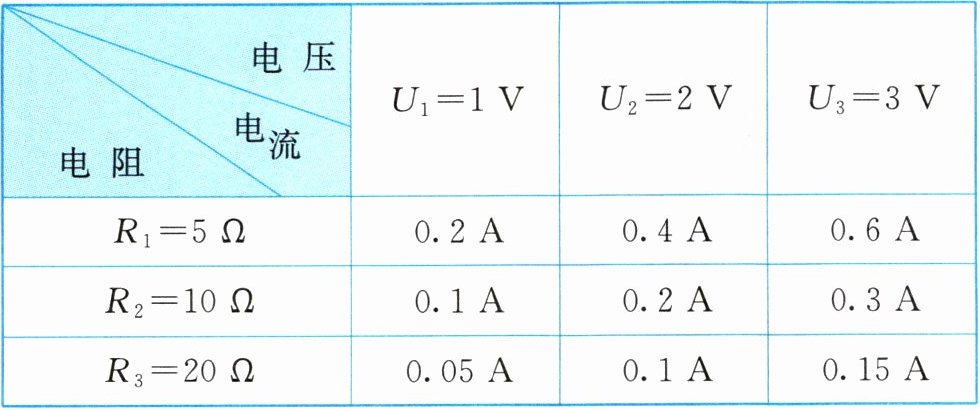

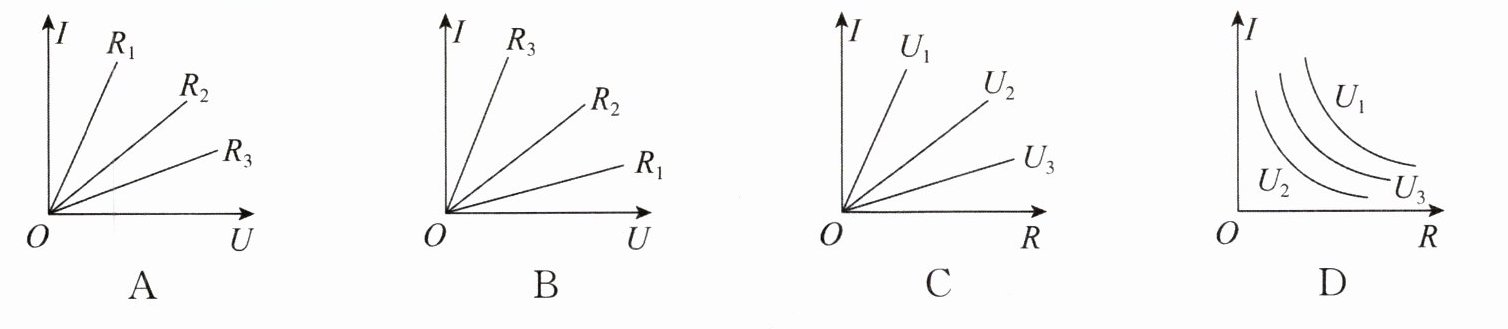

7. 小海按图5-1-4做了一系列实验，实验记录如表格所示，图5-1-5中能正确表示“电流、电压和电阻关系”的是(A)。(对应目标：915101)
|电压
电阻
电流|U₁=1V|U₂=2V|U₃=3V|

答案： A
