《2025年能力培养与测试九年级物理上册教科版》

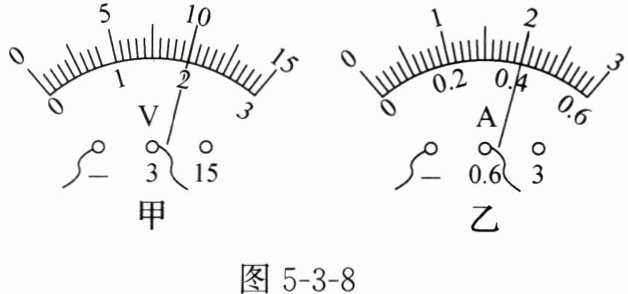

8. 在测量小灯泡电阻的实验中，正确连接电路并闭合开关后，电压表和电流表的示数分别如图5-3-8甲、乙所示，则通过小灯泡的电流是0.4A，其两端电压为2V，小灯泡的电阻是5Ω。(对应目标：915301)

答案： 0.4 2 5

9. 用图5-3-9所示的电路图测量未知电阻的阻值，其中Rₓ为待测电阻，R为电阻箱，S为单刀双掷开关，a、b为两个触点。实验中应先把开关S打到a触点，读出电流表的示数为I；再把开关S打到b触点，调节电阻箱R，直到电流表的示数为I，读出此时电阻箱的示数，即为待测电阻Rₓ的阻值大小。(对应目标：915302)

答案： a b 电阻箱R 电流表的示数为I

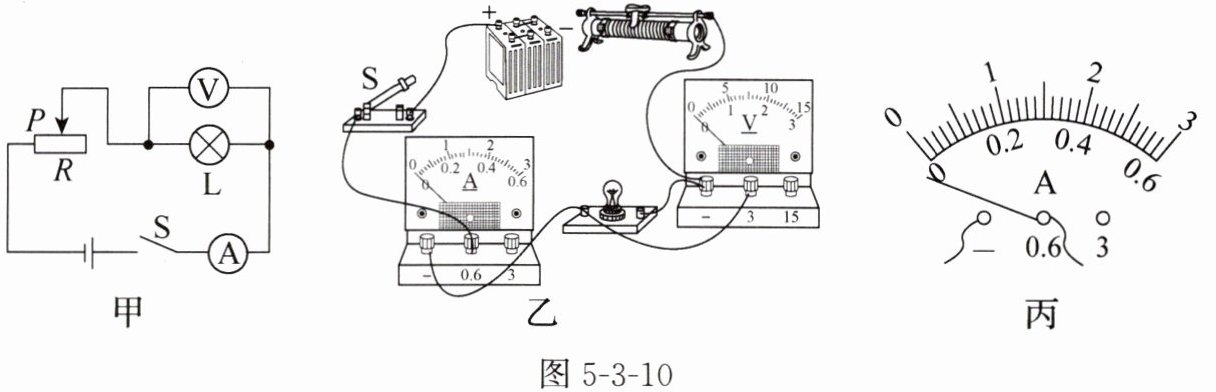

10. 小明同学在“测量小灯泡的电阻”实验中，电路图如图5-3-10甲所示，小灯泡上标有“2.4V”字样，请回答下列问题。(对应目标：915301)

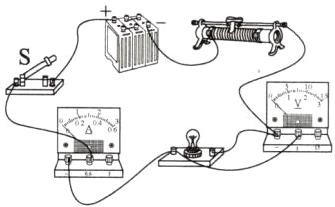

(1)请用笔画线代替导线，将图5-3-10乙中的实物电路连接完整。
(2)本实验的原理是$R=\frac{U}{I}$。(用公式表示)
(3)小明试触时，发现电流表指针偏转如图5-3-10丙所示，则电路连接时出现的问题为电流表C。(填字母)
A. 测量范围选择过大
B. 测量范围选择过小
C. 正、负接线柱反接
(4)排除故障后，移动滑动变阻器的滑片到某一位置时灯泡发光较暗，为了让灯泡正常发光，滑片应向左(选填“左”或“右”)端移动。
(5)小明将实验过程中的数据记录在下表中，由实验数据可以得出，小灯泡正常发光时的电阻为8Ω；小灯泡未接入电路时的电阻可能是A。(填字母)
|实验次数|1|2|3|4|
|----|----|----|----|----|
|电压U/V|1.0|1.6|2.4|3.0|
|电流I/A|0.20|0.24|0.30|0.32|
A. 3Ω
B. 5Ω
C. 10Ω
(6)在分析数据时，不可以(选填“可以”或“不可以”)将这4组数据算得的电阻值取平均值作为小灯泡的电阻。

答案：
（1） （2）$R=\frac{U}{I}$ （3）C （4）左 （5）8 A （6）不可以
