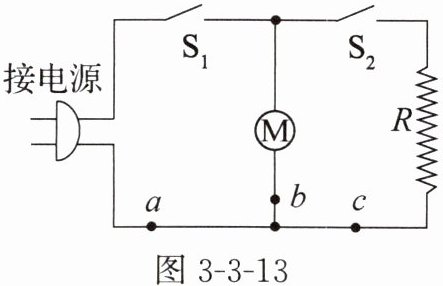

13. 某取暖器的简化工作电路图如图 3 - 3 - 13 所示。图中元件$M$是装有扇叶的电动机，元件$R$通电时会产生热量。若要取暖器送暖风，应闭合开关S₁、S₂。为了安全起见，取暖器一般都要安装一个跌倒开关$S$，当取暖器倾倒时整个电路断开，则跌倒开关$S$应安装在图 3 - 3 - 13 中的a(选填“$a$”“$b$”或“$c$”)处。(对应目标：913302)

答案： S₁、S₂ a

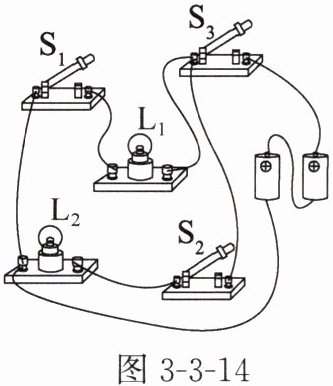

14. 请根据如图 3 - 3 - 14 所示的实物图，在虚线框中画出对应的电路图。（对应目标：913303）

答案：

15. 小刚和小强在组成串、并联电路的实验中：(对应目标：913302)

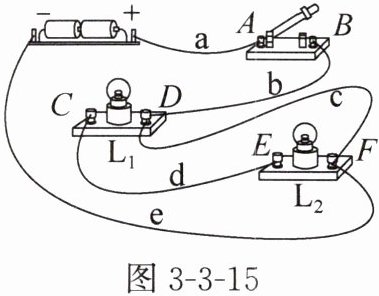

(1)小刚连接了如图 3 - 3 - 15 所示的电路，如果合上开关，两个灯泡都将不会发光(选填“不会发光”或“会被烧坏”)，出现短路(选填“开路”或“短路”)现象。

(2)小刚同学想将电路全部拆散，重新连接。小强认为只需要拆除$c$这一根导线，电路就能成为两灯串联(选填“串联”或“并联”)的正确电路。
(3)小强将多余的$c$导线拆除以后，闭合开关时，小灯泡$L_{1}$、$L_{2}$都不亮。用一根导线的两端接触$A$、$B$两点时，两灯都不亮；接触$C$、$D$两点时，两灯也不亮；接触$E$、$F$两点时，只有灯$L_{1}$亮。对此，下列判断正确的是B。(填字母)
A. 灯$L_{1}$开路
B. 灯$L_{2}$开路
C. 开关开路
D. 灯$L_{2}$短路
(4)小强认为，在小刚连接的电路中，如果将某根导线的一端移接到另一位置，电路就能成为两灯并联的正确电路了。请说明如何改动。

答案：
（1）不会发光 短路 （2）串联 （3）B
（4）使两灯成为并联的电路，电流从电源的正极出发，经开关同时流入两个灯泡，然后汇合流回电源的负极，将b导线的D端移接到灯L₁的C端，如图所示。
