《2025年能力培养与测试九年级物理上册教科版》

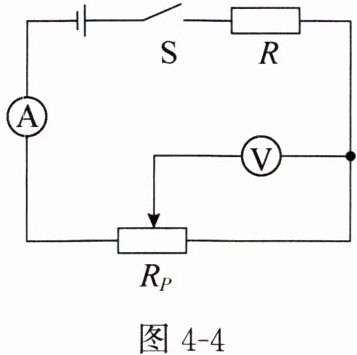

7. (四川巴中中考)如图4 - 4所示的电路中，电源电压恒定，当滑动变阻器$R_P$的滑片从最左端滑到最右端的过程中，下列说法正确的是(C)。


A.电流表示数变小，电压表示数变大
B.电流表示数变大，电压表示数变小
C.电流表示数不变，电压表示数变小
D.电流表示数不变，电压表示数不变

答案： C　解析：在题图所示的电路中，电压表接在滑片上，测量滑动变阻器滑片右侧电阻丝两端的电压，电流要经过整个滑动变阻器，滑片从最左端滑到最右端的过程中，滑动变阻器接入电路的电阻不变，电流表示数不变，电压表测量滑片右侧电阻丝两端的电压，则电压表的示数变小。

8. (四川内江中考)我国家用电冰箱，正常工作时的电压为220$V$；电冰箱内的压缩机和灯都能够独立工作，互不影响，则压缩机和灯之间的连接方式是并联(选填“串联”或“并联”)。

答案： 220　并联

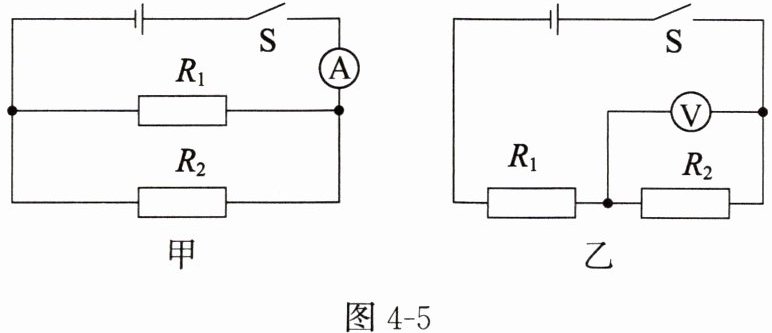

9. (黑龙江绥化中考)定值电阻$R_1$和$R_2$并联在如图4 - 5甲所示电路中，电流表的示数为$0.5A$，通过$R_1$的电流为$0.3A$，则通过$R_2$的电流为0.2$A$；再将$R_1$和$R_2$串联在如图4 - 5乙所示电路中，电源电压为$5V$，电压表示数为$3V$，则$R_1$两端的电压为2$V$。

答案： 0.2　2

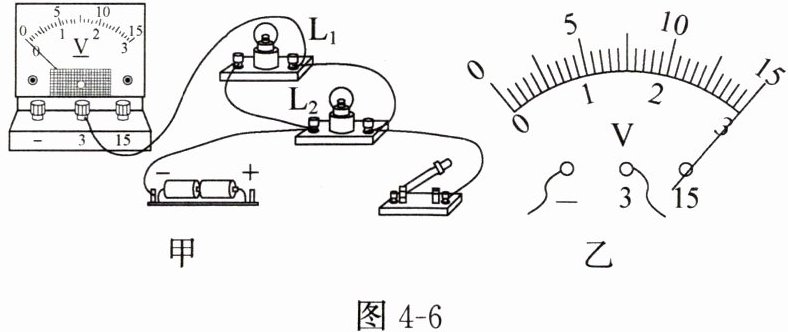

10. (吉林长春中考)在探究并联电路中电压的特点实验中，实验电路如图4 - 6甲所示。

(1)连接电路时开关应处于断开状态。
(2)要用电压表测量灯泡$L_1$两端的电压，请用笔画线代替导线将实物电路连接完整。
(3)闭合开关，观察到灯泡$L_1$发光、$L_2$不发光，故障可能是灯泡$L_{2}$开路。
(4)排除故障后，用电压表分别测量灯泡$L_1$、$L_2$及电源两端的电压，电压表示数均如图4 - 6乙所示，为3$V$。更换不同规格的小灯泡多次测量，发现电压表示数均如图4 - 6乙所示。由此得出结论：并联电路中各支路用电器两端的电压与电源两端的电压相等。

答案：

(1)断开

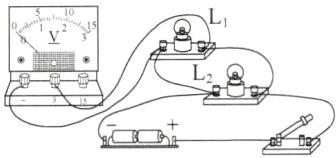

(2)　　
(3)灯泡$L_{2}$开路　　
(4)3　相等
