《2025年能力培养与测试九年级物理上册教科版》

10. 兴趣小组的同学们探究串、并联电路中电流的特点。(对应目标：914301)

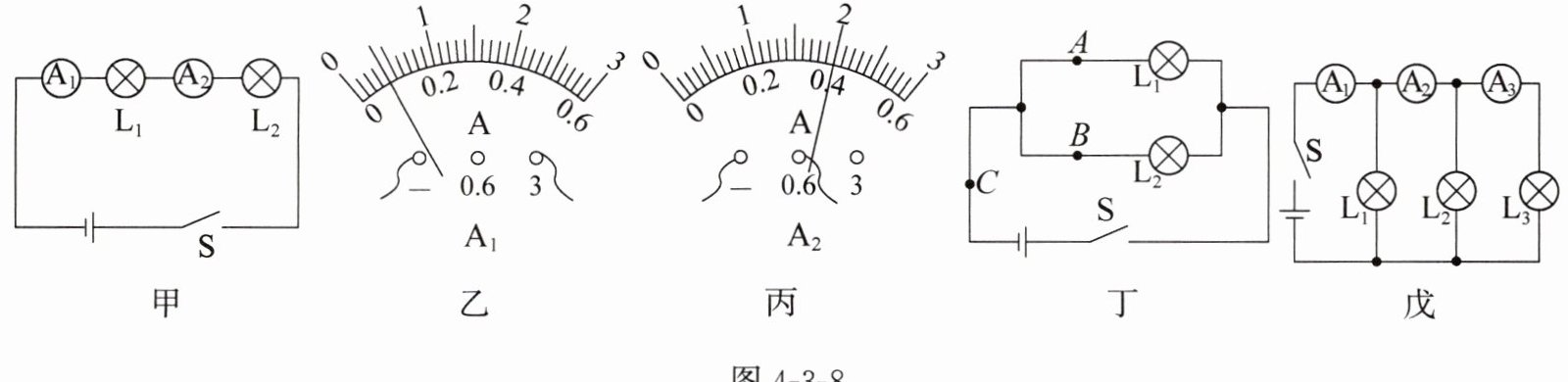

(1)同学们用如图4-3-8甲所示的电路探究串联电路中电流的特点。连接电路时，开关应该处于断开状态，闭合开关S后，发现两个电流表指针偏转情况分别如图4-3-8乙、丙所示，其原因是两个电流表所选的测量范围不同。
(2)接下来，同学们用如图4-3-8丁所示的电路探究并联电路中电流的特点。
①测量干路电流，电流表应串联在图4-3-8丁A、B、C中的C处。
②同学们分别测出了A、B、C三处的电流I_A、I_B、I_C。为使结论更具有普遍性，接下来应该采取的操作是B。(填字母)
A. 改变开关位置
B. 更换规格不同的灯泡
C. 改变电流表的位置
③完成实验后，某同学又连接了如图4-3-8戊所示电路。闭合开关S后，电流表A₁、A₂、A₃的示数分别为0.7A、0.6A和0.4A，则通过灯泡L₁的电流为0.1A，通过灯泡L₂的电流为0.2A。

答案： （1）断开 两个电流表所选的测量范围不同（2）①C ②B ③0.1 0.2

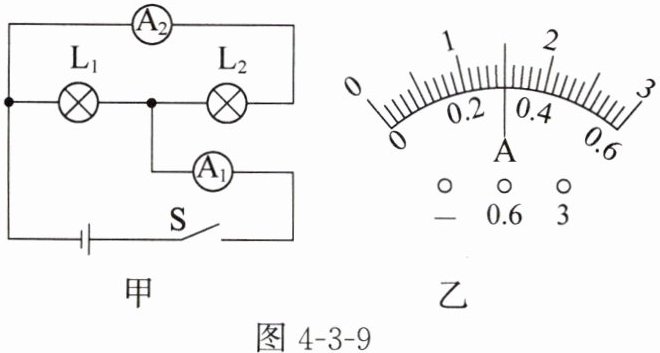

11. 如图4-3-9甲所示的电路中，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图4-3-9乙所示，则通过灯泡L₁和L₂的电流分别为(B)。(对应目标：914301)

A.1.5A 0.3A
B.1.2A 0.3A
C.0.3A 0.3A
D.1.2A 1.2A

答案： B

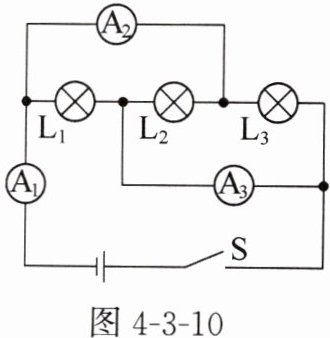

12. 如图4-3-10所示，当开关S闭合时，电流表A₁的示数为3A，电流表A₂的示数为2A，电流表A₃的示数为2.5A，通过灯L₁和L₂的电流分别为(B)。(对应目标：914301)

A.1A 2A
B.1A 1.5A
C.1.5A 1A
D.2A 2.5A

答案： B
