《2025年能力培养与测试九年级物理上册教科版》

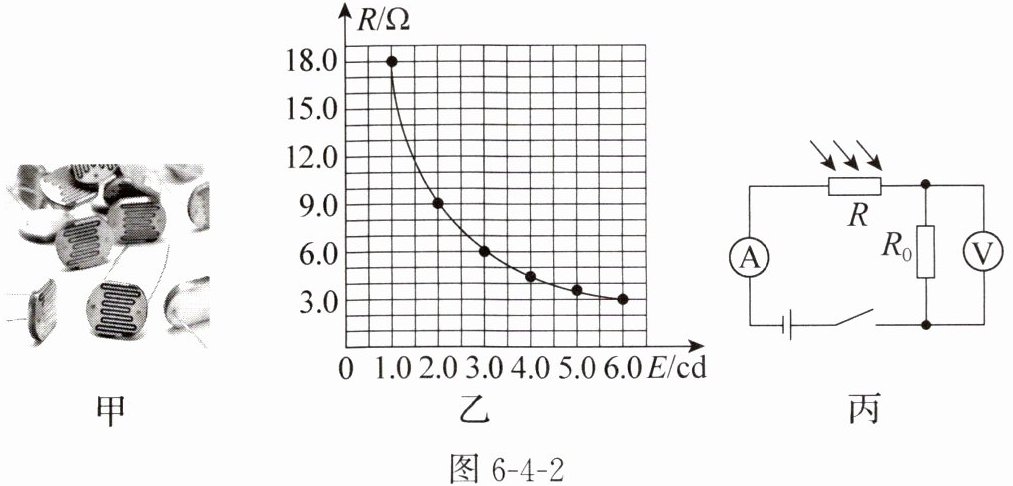

4.如图6−4−2甲所示的光敏电阻的阻值R随光强E[光强是表示光的强弱程度的物理量，照射

光越强，光强越大。光强用符号E表示，国际单位为坎德拉(cd)]的变化关系如图6−4−2

乙所示。把它接在如图6−4−2丙所示的电路中，其中R是光敏电阻，R。是定值电阻。(对应

目标:916401)

(1)光敏电阻主要是由________(选填“超导体”“导体”“半导体”或“绝缘体”)材料制

作而成的。

(2)由图6−4−2乙可知，当光强增大时，光敏电阻的阻值________(选填“增大”“不变”或

“减小”)。

(3)在图6−4−2丙中，当光强为1.0cd时,闭合开关后，电流表的示数为0.1A，电压表的

示数为2V，则定值电阻R。的阻值为________Ω;当光强增大到6.0cd时，电压表的示数

________(选填“变大”“不变”或“变小”)。

答案： 4.
(1)半导体　　
(2)减小　　
(3)20　变大

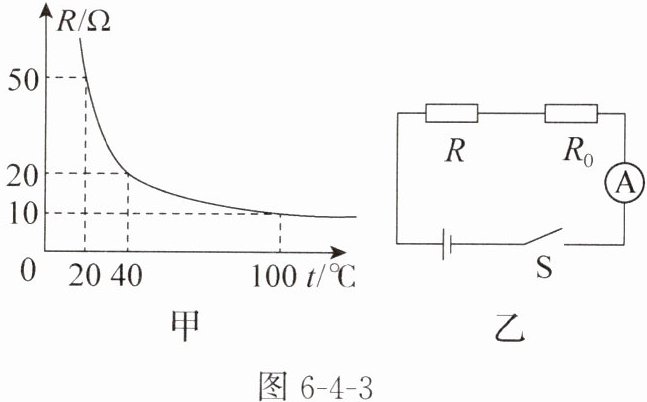

5. 半导体材料的导电能力介于导体和绝缘体之间，其电阻受温度影响较大。某种半导体材料的电阻随温度变化的关系图像如图6-4-3甲所示。根据这种半导体材料电阻的特性，小明和他的同学设计的电路如图6-4-3乙所示，可以测定某一空间的温度，使用的器材有半导体电阻尺、电源、电流表（0～0.6 A）、开关、定值电阻R₀（10 Ω）、导线若干。 （对应目标：916401）

（1）当环境温度为20 ℃时，电流表的示数为0.2 A，求电源电压。
（2）当环境温度为40 ℃时，求此时电流表的示数。
（3）为保证电路安全，求该电路能测定的最高温度。

答案： 5. 解：（1）由题图乙电路可知，半导体电阻R与定值电阻R₀串联，电流表测电路中电流。由题图甲可知，当环境温度为20℃时，R=50Ω，则电源电压U=I₁(R+R₀)=0.2A×(50Ω+10Ω)=12V。（2）由题图甲可知，当环境温度为40℃时，R'=20Ω，则此时电流表的示数I₂=U/(R'+R₀)=12V/(20Ω+10Ω)=0.4A。（3）温度越高，半导体电阻R阻值越小，则总电阻越小，根据I=U/R可知，电流表的示数越大。所以当电流表的示数为最大值0.6A时，所对应的温度最高，此时总电阻R总=U/I大=12V/0.6A=20Ω，则此时半导体电阻R的阻值R''=R总-R₀=20Ω-10Ω=10Ω，由题图甲可知，此时温度为100℃。因此，为保证电路安全，该电路能测定的最高温度为100℃。
