《2025年综合应用创新题典中点九年级物理上册苏科版》

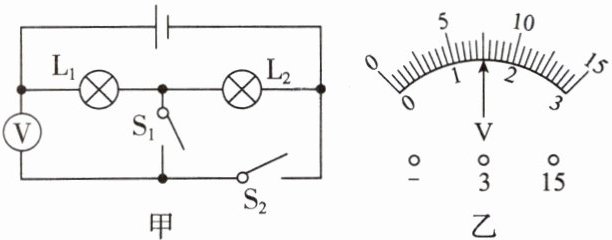

11. [2024·南通海门市能仁中学期中]如图甲所示电路电源电压恒定,当闭合$S_{1}$、断开$S_{2}$时,灯$L_{1}与L_{2}$串联,电压表测量的是灯$L_{1}$两端的电压；若闭合$S_{1}$、断开$S_{2}与闭合S_{2}$、断开$S_{1}$的电压表指针偏转角度相同(如图乙),则闭合$S_{1}$、断开$S_{2}$时灯L_{2}两端电压为6V；若同时闭合$S_{1}$、$S_{2}$,电压表示数为7.5V。

答案： 11.串联；灯$L_{1}$两端；6；7.5

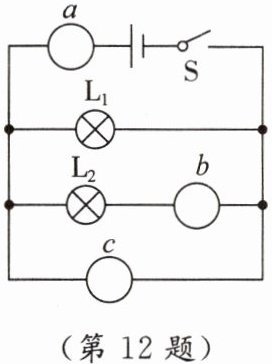

12. 在图中$a$、$b$、$c$处填上合适的电表,使小灯泡$L_{1}$、$L_{2}$都能正常工作。

答案：
12.[解]如图所示。

13. [2024·丹阳二模 科学思维·科学推理]小明在做电学实验时,连接电路如图所示。闭合开关,小灯泡$L_{1}和L_{2}$均不发光,电流表无示数,电压表有示数。则电路故障可能是(D)
A.电流表断路
B.电压表短路
C.灯$L_{1}$短路
D.灯$L_{2}$断路

答案： 13.D [点拨]由图可知，两灯泡串联，电流表测电路中的电流，电压表测$L_{2}$两端的电压；闭合开关后，小灯泡$L_{1}$和$L_{2}$均不发光，电流表无示数，说明电路是断路，电压表有示数，说明电压表与电源正、负极接通，故可能是灯$L_{2}$断路。

14. 如图所示电路,闭合开关$S$,$L_{1}$、$L_{2}$两灯均发光,两电表均有示数,过一会儿,其中一个灯泡突然熄灭,一只电表示数增大,另一只电表示数减小到几乎为零,造成此现象的原因可能是(B)
A.灯$L_{1}$短路
B.灯$L_{2}$短路
C.灯$L_{1}$断路
D.灯$L_{2}$断路

答案： 14.B [点拨]$L_{1}$、$L_{2}$串联，电压表测$L_{2}$两端的电压，电流表测电路中的电流。一个灯泡突然熄灭，说明电路出现短路。若$L_{1}$短路，电路为$L_{2}$的简单电路，此时$L_{1}$不发光、$L_{2}$发光，电压表和电流表的示数均增大；若$L_{2}$短路，电路为$L_{1}$的简单电路，此时$L_{1}$发光、$L_{2}$不发光，电流表示数增大，电压表被短路几乎无示数。

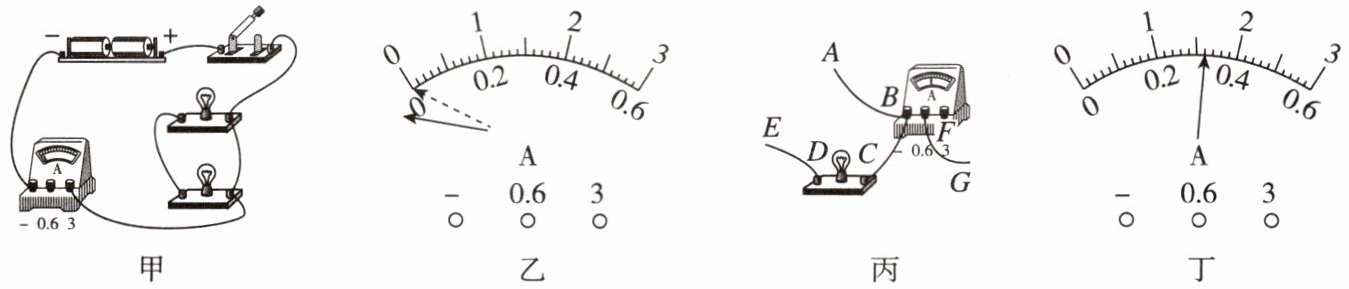

15. [2024·南京秦淮区期中]在“探究并联电路电流特点”的实验中,小华设计了如图甲所示的电路。

(1)连接电路时,开关应____。
(2)图甲中,闭合开关,会出现的电路故障是____。
(3)只改动一根导线,将图甲中的电路连接正确,在要改动的这根导线上打“×”,并用笔画线代替导线完成电路连接。
(4)闭合开关,电流表指针如图乙所示,出现这种现象的可能原因是____。

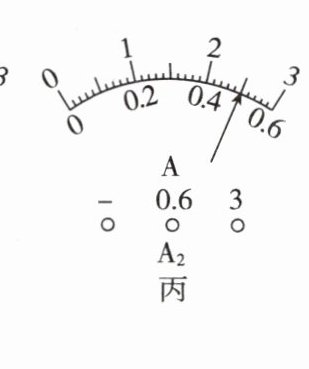

(5)如图丙是同组的小明实验电路的一部分,通过灯泡的电流为0.1A,电流表示数如图丁,小明想知道：每根导线中的电流大小是多少？方向如何？下列说法正确的是____(填序号)。
A. 通过导线$FG$的电流大小为1.6A,方向为$G到F$
B. 若通过导线$BC的电流方向为B到C$,则通过导线$AB$的电流大小为0.22A,方向为$A到B$
C. 若通过导线$BC的电流方向为C到B$,则通过导线$AB$的电流大小为0.42A,方向为$B到A$
D. 通过导线$AB的电流大小等于通过导线BC$的电流大小

答案：
15.[解]
(1)断开
(2)电源短路
(3)如图甲所示。
(4)电流表的正、负接线柱接反了
(5)C[点拨]
(5)电流表接线柱B上标有“$-$”，接线柱F上标有“0.6”，电流方向从G到F，由图丁知，通过电流表和FG中电流大小为0.32A，A错误；若通过导线BC的电流方向为由B到C，通过灯泡的电流为0.1A，电流表中电流方向从F到B，则电流表示数大于通过导线BC的电流，所以通过导线AB的电流为$0.32\ \text{A} - 0.1\ \text{A} = 0.22\ \text{A}$，方向为由B到A，B错误；若通过导线BC的电流方向为由C到B，则电流表在另一个支路，AB在干路，通过导线AB的电流为$0.32\ \text{A} + 0.1\ \text{A} = 0.42\ \text{A}$，方向为由B到A，C正确；由B、C选项分析知，通过导线AB的电流大小与通过导线BC的电流大小不相等，D错误。
