《2025年综合应用创新题典中点九年级物理上册苏科版》

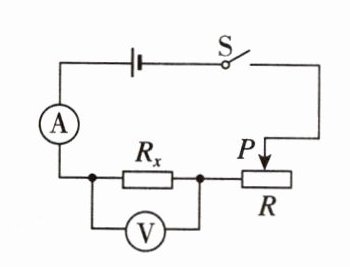

5. 小华同学利用如图所示的电路做“伏安法测电阻”的实验,已知电源电压恒为6V,滑动变阻器标有“20Ω 1A”字样,实验中该同学填写的实验数据如表所示。下列关于实验的几种说法正确的是 ( A )

|序号|1|2|3|4|5|
|U/V|1.0|2.0|3.0|4.0|5.0|
|I/A|0.10|0.21|0.30|0.40|0.49|
①序号“1”的实验数据不是本实验中测得的
②序号“4”的实验中,滑动变阻器与待测电阻的阻值之比为2：1
③序号“2”和“5”的实验数据表明待测电阻Rx不是定值电阻
④仅用该同学的实验器材就能探究电流与电压的关系
A.①④
B.③④
C.①③
D.①③④

答案： A

6. [2024·南京郑和外国语学校月考] 小明同学利用电压表和电流表测待测电阻Rx的阻值。
器材：电源(电压不变)、滑动变阻器(“20Ω 2A”)、电流表、电压表、待测电阻Rx、开关、导线若干。

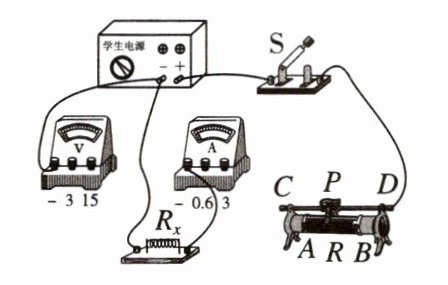

(1)如图是他实验时的电路,但连接不完整,请你帮他完成电路的连接(要求滑片向右移,电压表示数变大)。
(2)在连接实物电路时,闭合开关S前应把滑动变阻器的滑片位置调到______C(填“C”或“D”)端。
(3)闭合开关S,观察到电压表和电流表示数分别为1.7V和0.14A。继续实验又测得两组数据,记录在表格中。则该同学所用电源电压为______4.5V。

|实验次数|电压/V|电流/A|电阻/Ω|
|1|1.7|0.14|12.1|
|2|2.2|0.18|12.2|
|3|2.5|0.20|12.5|
(4)实验中测出电阻Rx的阻值为______12.3Ω。
(5)该同学设想进行第4次实验：调节滑动变阻器的滑片,使电压表的示数为1.5V,事实上实验没有做成功,其主要原因是______滑动变阻器的最大阻值偏小。

答案： 【解】
(1)如图所示。
(2)C
(3)4.5
(4)12.3
(5)滑动变阻器的最大阻值偏小

7. [2024·泸州] 某校物理兴趣小组在课后拓展活动中对一未知电阻进行探究。选用了3V的电源、待测电阻Rx、电阻箱、电压表、开关和导线若干。

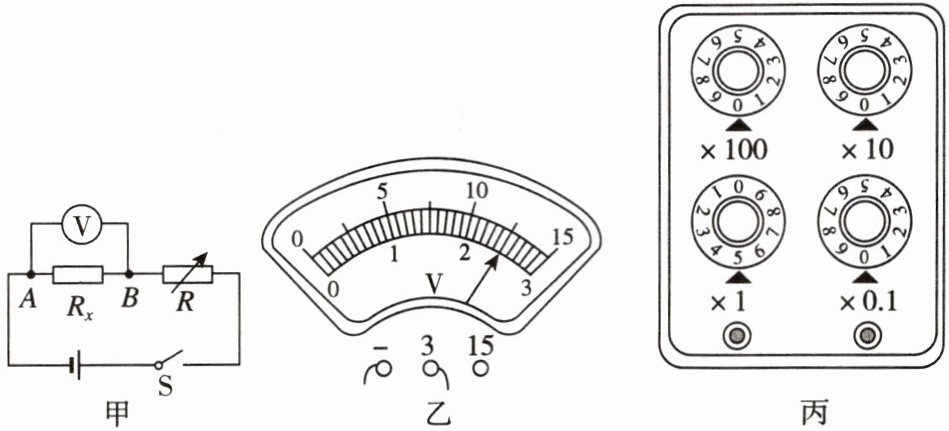

(1)连接好如图甲所示的电路后,闭合开关S,电压表示数约为3V,无论怎样调节电阻箱,电压表示数几乎不变,其原因可能是______电阻$R_{x}$断路。
(2)排除故障后,调节电阻箱,电压表示数如图乙所示,则电阻箱两端的电压为______0.5V；此时,电阻箱示数如图丙所示,则电阻箱接入电路的阻值为______5Ω,Rx的阻值为______25Ω。
(3)同学们交流中发现,电阻箱接入电路的阻值不同,电压表示数不同。当电阻箱接入电路的阻值增大时,电压表示数将______变小(填“变大”“变小”或“不变”)。

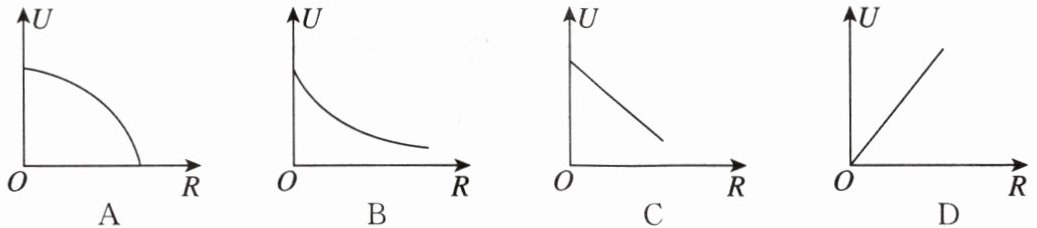

(4)同学们进行了深入探究,闭合开关S,多次调节电阻箱,记录电阻箱接入电路的阻值R和与之对应的电压表示数U,分别算出待测电阻Rx的阻值,求其平均值是为了______减小误差；利用测得的多组数据,描绘出电压U随电阻R的变化关系图像如下图,其中正确的是______B(填字母)。
]

答案：
(1)电阻$R_{x}$断路
(2)0.5;5;25
(3)变小
(4)减小误差;B
