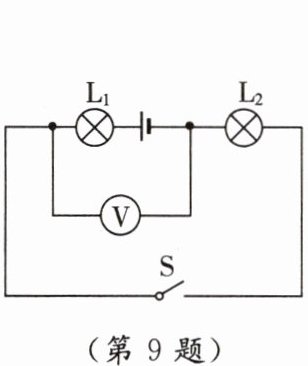

9. [2024·宜兴期中] 如图所示,电源电压为 6 V 保持不变,闭合开关后电压表示数为 2.5 V,则(B)

A.$L_{1}$两端的电压为 2.5 V
B.$L_{1}$两端的电压为 3.5 V
C.$L_{2}$两端的电压为 3.5 V
D.$L_{2}$两端的电压为 6 V

答案： B 【点拨】闭合开关后，L₁、L₂串联，电压表测L₂两端的电压，示数为2.5V，即U₂ = 2.5V，电源电压U = 6V，则L₁两端的电压U₁ = U - U₂ = 6V - 2.5V = 3.5V。

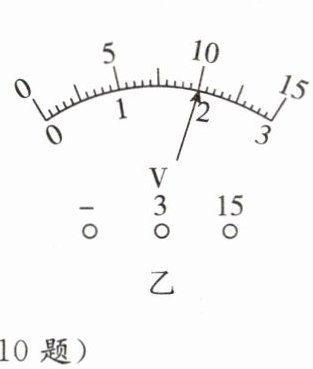

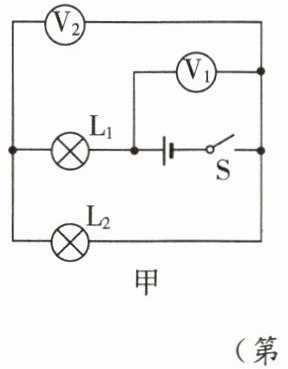

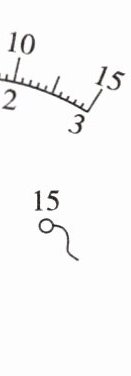

10. 科学思维·科学推理 [2024·西安交大航天学校月考] 如图甲所示电路正常工作时,两个电压表的指针偏转角度相同(如图乙所示)。下列说法正确的是(B)


A.$L_{1}和L_{2}$两灯并联
B.$L_{1}$两端电压为 8 V
C.$L_{2}$两端电压为 10 V
D.电源电压为 12 V

答案： B 【点拨】电路正常工作时，L₁、L₂串联，电压表V₁测电源电压，电压表V₂测L₂两端的电压。两个电压表的指针位置相同，因为串联电路两端电压等于各部分电压之和，所以电压表V₁的示数应大于V₂的示数。则电压表V₁的量程是0~15V，分度值为0.5V，读数为10V，即电源电压U = 10V；电压表V₂的量程是0~3V，分度值为0.1V，示数为2V，即L₂两端的电压U₂ = 2V；则L₁两端电压U₁ = U - U₂ = 10V - 2V = 8V。

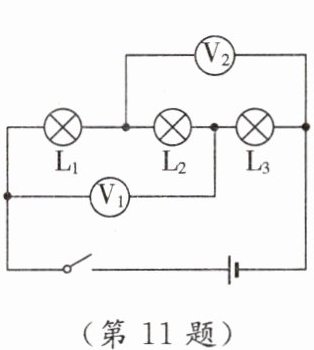

11. [2024·徐州西苑中学月考] 如图所示的电路中,闭合开关,电压表$V_{1}$的示数是 6 V,电压表$V_{2}$的示数为 8 V,若$L_{3}两端的电压是L_{1}$两端电压的两倍,则电源电压是(C)

A.8 V
B.9 V
C.10 V
D.11 V

答案： C 【点拨】闭合开关，三灯泡串联，电压表V₁测L₁、L₂两端的电压，则U₁ + U₂ = 6V ①，电压表V₂测L₂、L₃两端的电压，则U₂ + U₃ = 8V ②，L₃两端的电压是L₁两端电压的两倍，则U₃ = 2U₁ ③，联立①②③解得：U₁ = 2V，U₂ = 4V，U₃ = 4V。电源电压U = U₁ + U₂ + U₃ = 2V + 4V + 4V = 10V。

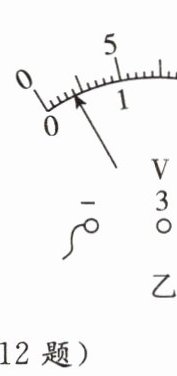

12. 用如图甲所示电路探究“串联电路的电压特点”。下列关于该实验说法正确的是(B)
A.应多准备几个不同规格的灯泡,以便进行多次实验减小误差
B.闭合开关后,电压表指针如图乙所示,指针偏转太小,可以调整其量程
C.测出$L_{1}$两端电压后,将电压表导线从 a 改接到 c,测出$L_{2}$两端电压
D.如果$L_{2}$短路,闭合开关,电压表的示数保持不变

答案： B

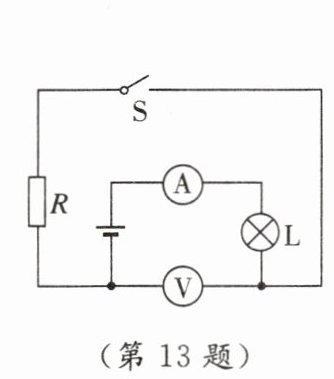

13. [2024·宿迁宿城区期中] 如图所示,电源电压为 3 V,闭合开关 S 时,电压表示数为 2 V,则灯泡两端的电压为1V;若断开开关 S,则灯 L 将不能(填“不能”或“能”)发光,电压表的示数将变大(填“变大”“变小”或“不变”)。(R 为用电器)

答案： 1;不能;变大 【点拨】开关闭合时，灯泡与R串联，电流表测量电路中的电流，电压表测R两端的电压，即U_R = 2V，灯泡两端的电压U_L = U - U_R = 3V - 2V = 1V。断开开关后，电压表与灯泡串联接在电路中，灯泡不发光，电压表的示数接近电源电压，所以电压表的示数将变大。

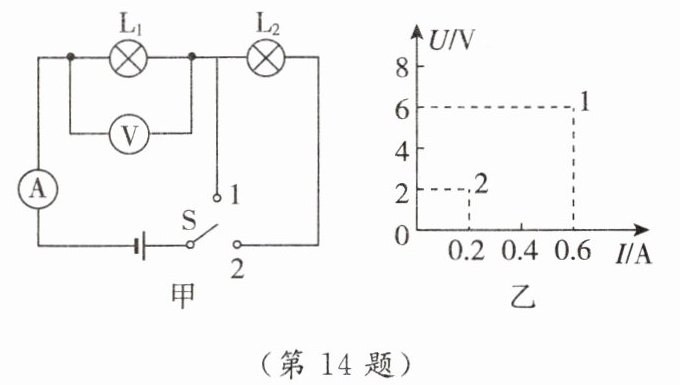

14. [2024·泰兴月考] 如图甲所示,当开关 S 由接点 1 转到接点 2 时,$L_{2}比L_{1}$亮,电压表示数变化如图乙所示,则通过灯泡$L_{2}$的电流等于(填“大于”“小于”或“等于”)$L_{1}$中的电流,灯泡$L_{2}$两端的电压是4V,电源电压是6V。

答案： 等于;4;6 【点拨】当S接2时，两灯串联，由串联电路中电流处处相等可知，通过灯泡L₂的电流等于L₁中的电流。当S接1时，电路为L₁的简单电路，电压表测电源的电压，由图乙可知，电源的电压U = 6V，当S接2时，两灯泡串联，电压表测L₁两端的电压，由图乙可知，此时L₁两端的电压U₁ = 2V，灯泡L₂两端的电压U₂ = U - U₁ = 6V - 2V = 4V。
