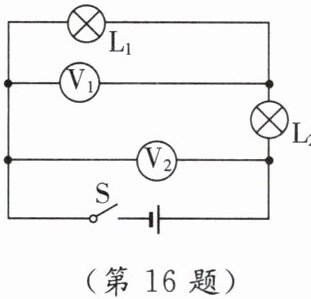

16. 如图所示,闭合开关 S,灯$ L_1、$$L_2 $是串联在电路中的；电压表$ V_1 $测的是L₁两端的电压；若某时刻电路中的灯$ L_1 $断路,则有读数的电压表是V₁、V₂。

答案： 串;L₁;V₁、V₂ 【点拨】闭合开关 S,L₁、L₂ 串联在电路中,电压表 V₁ 测 L₁ 两端的电压,电压表 V₂ 测电源电压。若某时刻电路中的灯 L₁ 断路,电压表 V₂ 仍并联在电源两端,电压表 V₁ 与灯泡 L₂ 串联后,共同并联在电源的两端,即电压表 V₁ 的正、负接线柱与电源连通,故电压表 V₁、V₂ 均有示数。

17. 某同学在用电压表测电压,将电压表接入电路时,闭合开关前发现指针偏转情况如图甲,这是因为没有调零；纠正错误后,把电压表接入电路,闭合开关后指针偏转情况如图乙,这是因为选用量程太小。

答案： 没有调零;选用量程太小

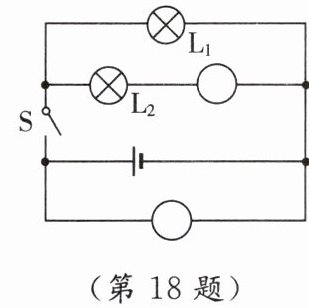

18. [2024·南通海安期中]请在图甲中的○里填上合适的电表符号,使开关 S 闭合后,两小灯泡均能发光。

答案：
【解】如图所示。

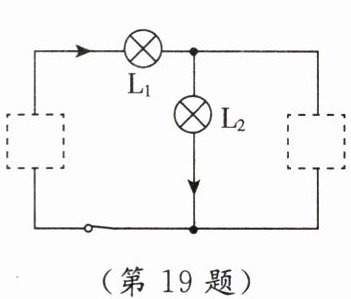

19. 如图所示,开关闭合后,电路中的电流方向为箭头所指方向,请将电池、电压表两个元件符号分别填入虚线框内,使开关闭合后灯泡$ L_1 $和$ L_2 $串联且都能够正常发光。

答案：
【解】如图所示。

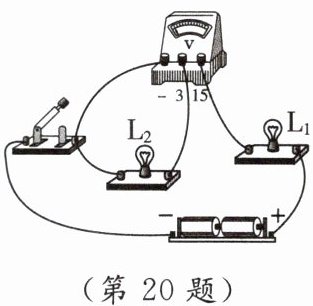

20. 如图所示的电路,在错误的导线上画“×”,并用笔画线代替导线完成电路的连接,要求：$L_1 $与$ L_2 $串联,电压表测量$ L_2 $两端电压,电压表用 0～3 V 量程,导线不能交叉。

答案：
【解】如图所示。

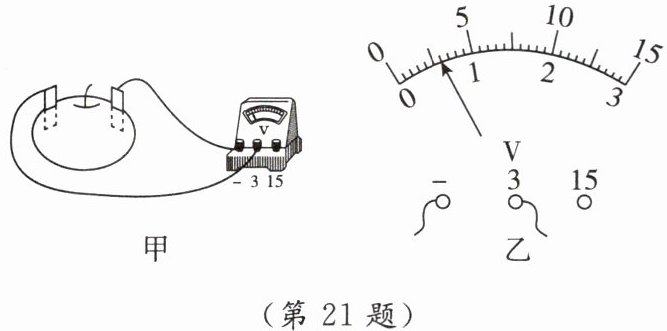

21. [2024·西安铁一中月考]在探究“水果电池电压与哪些因素有关”的实验中,小刘找来了柠檬、苹果、西红柿,设计了如图甲所示的电路。
(1)该实验中是通过电压表指针的偏转方向来判断两个电极的正负的。
(2)实验得到的数据如表所示,第 4 次实验时电压表示数如图乙所示,为0.6V。比较第3、4、5次实验数据可以得出：在其他条件不变时,金属片插入越深,水果电池两端的电压越大。
|实验次数|水果种类|电极材料|电极间距离/cm|插入的深度/cm|电压/V|
|1|柠檬|铜-铁|2|2|0.8|
|2| | |3|2|0.6|
|3| | |4|2|0.5|
|4| | |4|3| |
|5| | |4|4|0.7|
(3)新考法·开放性 你认为水果电池电压还与水果的种类(写出一种猜想即可)有关,并简单写出你的验证方案：保证电极材料、电极间的距离和插入的深度不变,用不同的水果进行实验,比较电压的高低。

答案：
(1)电压表指针的偏转方向
(2)0.6;3、4、5
(3)水果的种类;保证电极材料、电极间的距离和插入的深度不变,用不同的水果进行实验,比较电压的高低
