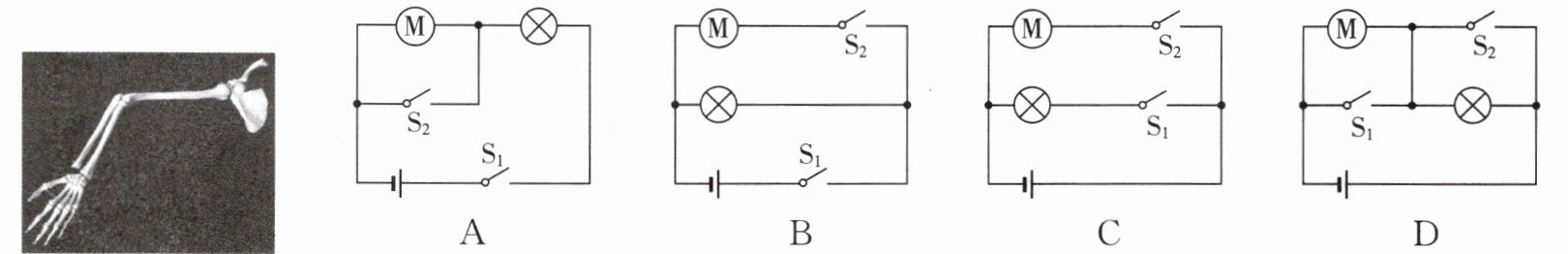

5. [2024·泸州]如图所示,为第38届泸州市青少年科技创新大赛上展示的一件手臂骨骼模型,小明打算对该作品进行改进,加装电动机带动轮子转动,使骨骼模型动起来,并加装指示灯。电路设计要求为：只闭合开关$S_{1}$,仅指示灯亮；再闭合开关$S_{2}$,指示灯亮,电动机M转动；断开开关$S_{1}$,指示灯熄灭,电动机M停止转动。满足该设计要求的电路是(B)

答案： 5.B [点拨]指示灯可以单独工作，说明指示灯和电动机并联；断开开关$S_{1}$，指示灯熄灭，电动机$\textcircled{M}$停止转动，说明$S_{1}$在干路上；只闭合开关$S_{1}$，仅指示灯亮，再闭合开关$S_{2}$，指示灯亮，电动机$\textcircled{M}$转动，说明$S_{2}$为支路开关，控制电动机。

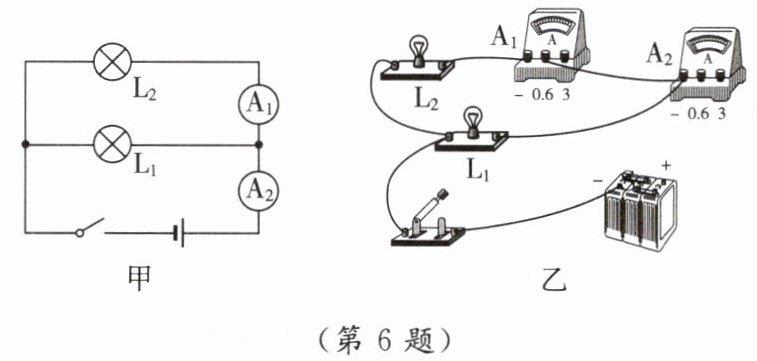

6. [2024·南通校级月考]图甲电路中,干路电流表示数为1A,支路电流表示数为0.4A。请用笔画线代替导线将图乙实物电路补充完整。

答案：
6.[解]如图所示。

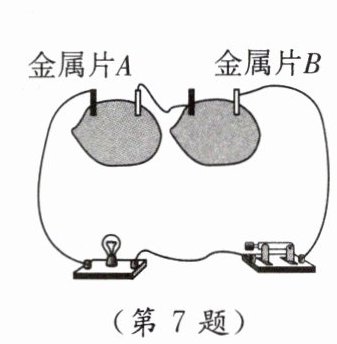

7. [2025·深圳龙岗区期末]以下是小明自制“柠檬电池”的步骤。以下做法正确的是(B)


A.【明原理】柠檬电池工作时将电能转化为化学能
B.【标两极】将电压表正、负接线柱分别与A、B相连,若指针右偏,则A可标记为电池正极
C.【测电流】可将电流表并联接在AB两端测柠檬电池的电流
D.【增电压】若要使灯泡更亮,可将多个柠檬并联

答案： 7.B

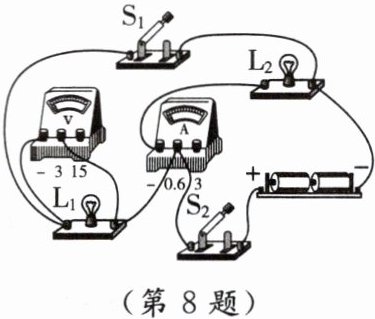

8. [2024·陕西澄城一模]如图所示的电路,闭合开关$S_{1}$、$S_{2}$后,小灯泡$L_{1}和L_{2}$正常发光,电流表和电压表均有示数。下列说法正确的是(C)

A.电流表测通过$L_{1}$的电流
B.电压表只能测$L_{1}$两端的电压
C.取下$L_{1}$时,$L_{2}$仍正常发光
D.只断开开关$S_{1}$时,电压表示数不变

答案： 8.C

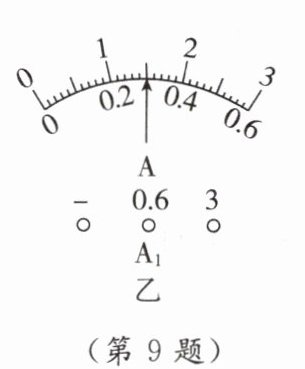

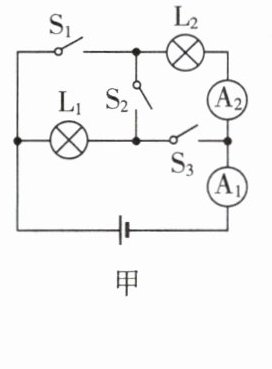

9. [2024·南京鼓楼区期中]如图甲所示,当开关$S_{1}$、$S_{3}$闭合,其他开关断开时,灯$L_{1}$、$L_{2}$并联,电流表$A_{1}$、$A_{2}$的示数如图乙、丙所示,则通过灯泡$L_{1}$的电流是1A；只闭合开关$S_{1}$、$S_{2}$时,灯$L_{2}$发光；当开关$S_{1}$、$S_{2}$、$S_{3}$同时闭合时,会造成电源短路,应坚决避免。

答案： 9.$S_{1}$、$S_{3}$；$1$；$L_{2}$；$S_{1}$、$S_{2}$、$S_{3}$[点拨]当开关$S_{1}$、$S_{3}$闭合，$S_{2}$断开时，两灯并联，电流表$A_{1}$测干路电流，电流表$A_{2}$测通过$L_{2}$的电流。由图乙和图丙可知，电流表$A_{1}$的指针偏转角度小于电流表$A_{2}$的指针偏转角度，由于并联电路干路中的电流等于各支路中的电流之和，则电流表$A_{1}$的示数大于电流表$A_{2}$的示数，所以电流表$A_{1}$选择的是大量程，分度值为0.1A，示数为1.5A，即干路中的电流$I = 1.5\ \text{A}$，电流表$A_{2}$选择的是小量程，分度值为0.02A，示数为0.5A，即通过$L_{2}$的电流$I_{2} = 0.5\ \text{A}$，所以通过$L_{1}$的电流$I_{1} = I - I_{2} = 1.5\ \text{A} - 0.5\ \text{A} = 1\ \text{A}$。只闭合开关$S_{1}$、$S_{2}$时，灯$L_{1}$被短路，电路为灯$L_{2}$的简单电路，所以灯$L_{1}$不能发光，$L_{2}$发光；当$S_{1}$、$S_{2}$、$S_{3}$同时闭合时，会造成电源短路，易损坏电源，应坚决避免。

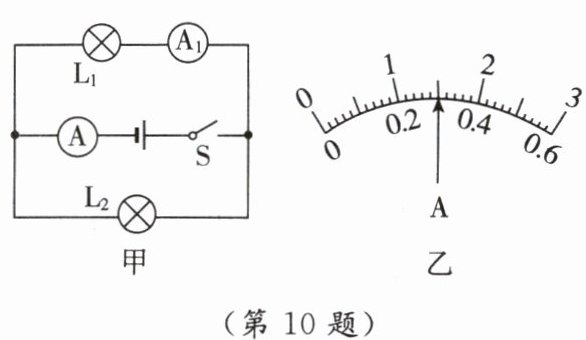

10. [2024·苏州期末]如图甲所示电路中,开关$S$闭合后,两个电流表指针位置均如图乙所示,经过$L_{2}$的电流为1.2A；若$L_{2}$灯丝断了,电流表A的示数为0.3A。

答案： 10.1.2；0.3
