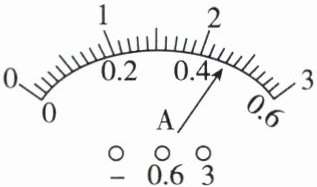

8.使用电流表时,应先估计被测电流,然后选用合适的量程,若不能预先估计,则应从电流表较大(填“较大”或“较小”)的量程测起,并采用试触法来判断被测量值是否大于电流表的量程。如图所示的电流表使用0～0.6A量程时,示数为0.46A。

答案： 较大；试触；0.46

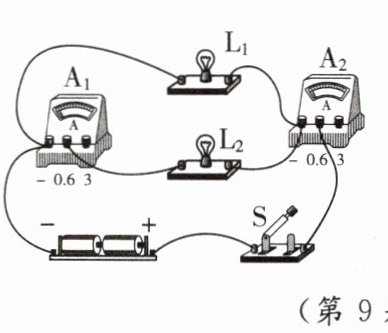

9.请根据如图所示的实物图,在方框内画出对应的电路图。

答案：
【解】如图所示。

10. [2024·咸阳秦都区模拟]用笔画线代替导线将如图所示的元件接入电路。要求：灯$L_{1}与L_{2}$并联,电流表测量通过灯$L_{1}$的电流(约0.5A)。

答案：
【解】如图所示。

11.如图所示的电路中,闭合开关时,下列说法正确的是(C)
A.灯$L_{1}与灯L_{2}$串联
B.开关只能控制灯$L_{2}$
C.电流表测通过灯$L_{1}$的电流
D.电流方向：从电流表经a流向开关

答案： C 【点拨】由图可知，闭合开关，两个灯泡并列连接在一起，灯$L_{1}$与灯$L_{2}$并联，故A错误；开关在干路，能控制所有灯泡，故B错误；电流表和灯$L_{1}$串联，所以只能测通过灯$L_{1}$的电流，故C正确；电源的右边是正极，电流方向是从电源正极流出，最后回到负极，所以电流方向应该从开关经a流向电流表，故D错误。

12.如图所示是小明在练习测量电流时连接的电路,电路的连接存在错误。下列操作及说法正确的是(C)

A.撤掉导线a,电流表测量的是电路的总电流
B.撤掉导线a,电流表测量的是通过小灯泡$L_{1}$的电流
C.撤掉导线b,电流表测量的是通过小灯泡$L_{1}和L_{2}$的电流
D.撤掉导线c,电流表测量的是通过小灯泡$L_{1}$的电流

答案： C 【点拨】撤掉导线a，电流表只接了负接线柱，接法错误，电流表不能测量电路的总电流，也不能测量通过小灯泡$L_{1}$的电流。撤掉导线b，两灯并联，电流表测量的是通过小灯泡$L_{1}$和$L_{2}$的电流；撤掉导线c，电流表测量的是通过小灯泡$L_{2}$的电流。

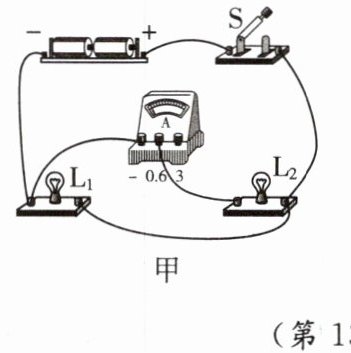

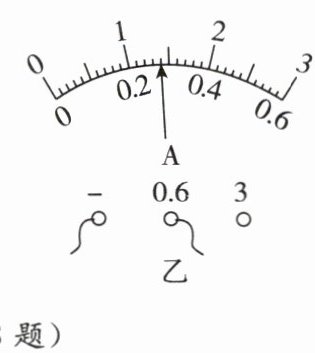

13. [2024·南京玄武区模拟]如图甲所示的电路中,当开关S闭合后,电流表测量的是通过$L_{2}$(填“电源”“$L_{1}$”或“$L_{2}$”)的电流,电流表的指针偏转如图乙所示,电流表的示数为0.28A。

答案： $L_{2}$；0.28 【点拨】电流表与灯$L_{2}$串联，所以电流表测量的是$L_{2}$支路的电流。电流表选用的量程是0~0.6 A，分度值是0.02 A，示数是0.28 A。

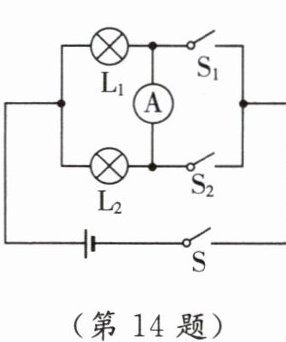

14.根据如图所示的电路图连接好电路,闭合S、$S_{1}$,断开$S_{2}$,可以测出通过灯$L_{2}$的电流,接着闭合S、$S_{2}$,断开$S_{1}$,不能(填“能”或“不能”)测出通过另一盏灯的电流。

答案： $L_{2}$；不能 【点拨】闭合S、$S_{1}$，断开$S_{2}$，两灯并联，电流表与灯泡$L_{2}$串联，测量$L_{2}$支路的电流。在上一步的基础上再闭合S、$S_{2}$，断开$S_{1}$，电流表正、负接线柱接反，不能测出通过另一盏灯的电流。
