《2025年综合应用创新题典中点九年级物理上册苏科版》

7. [2024·盐城经开区期中]如图甲所示的电路闭合开关后,两个电流表指针偏转均为图乙所示,则通过灯泡$L_{1}和L_{2}$的电流分别为 (C)
A.1.3 A,0.26 A
B.1.04 A,0.26 A
C.0.26 A,1.04 A
D.0.23 A,1.06 A
]

答案： C　[点拨]闭合开关，两灯泡并联，电流表A测干路电流，A₁测通过L₁的电流。因并联电路干路电流大于各支路电流，且两指针的位置相同，所以A的量程为0~3A，分度值为0.1A，干路电流I = 1.3A，A₁的量程为0~0.6A，分度值为0.02A，通过L₁支路的电流I₁ = 0.26A，则通过L₂的电流I₂ = I - I₁ = 1.3A - 0.26A = 1.04A。

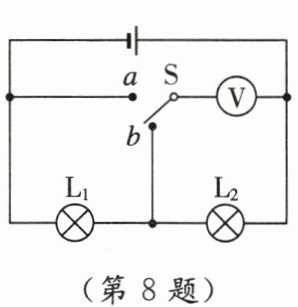

8. [2024·连云港海州区月考]如图所示的电路图,开关S接到a时,电压表示数为9 V,开关S接到b时,电压表示数为4 V。下列说法正确的是 (A)

A.电源电压为9 V
B.灯$L_{1}$两端的电压为4 V
C.灯$L_{2}$两端的电压为5 V
D.灯$L_{1}和灯L_{2}$的总电压为13 V
]

答案： A　[点拨]开关S接到a时，L₁、L₂串联，电压表测电源电压，此时电压表示数为9V，则电源电压U = 9V，即灯L₁和灯L₂的总电压为9V。当开关S接到b时，L₁、L₂串联，电压表测L₂两端的电压，L₂两端的电压U₂ = 4V，则灯L₁两端的电压U₁ = U - U₂ = 9V - 4V = 5V。

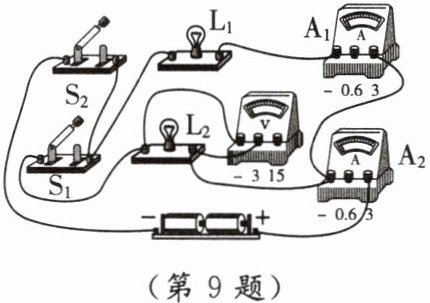

9. [2024·宜兴期中]如图所示电路,电源为两节旧的干电池。闭合开关$S_{1}$、$S_{2}$,电流表$A_{1}$的示数为0.3 A,电流表$A_{2}$的示数为0.5 A,则通过灯$L_{1}$的电流为0.3A,通过灯$L_{2}$的电流为0.2A;若断开$S_{1}$,电流表$A_{1}$的示数不变(填“变大”“变小”或“不变”)。
]

答案： 0.3；0.2；不变　[点拨]由图可知，闭合开关S₁、S₂时，L₁、L₂并联，电流表A₁测通过灯L₁的电流，电流表A₂测干路电流。由于电流表A₁、A₂的示数分别为0.3A、0.5A，即通过灯L₁的电流I₁ = 0.3A，干路电流I = 0.5A，所以通过灯L₂的电流I₂ = I - I₁ = 0.5A - 0.3A = 0.2A。若断开S₁，电路为L₁的简单电路，两电流表都测L₁的电流，因并联电路各支路独立工作、互不影响，则通过L₁的电流不变，即A₁的示数不变。

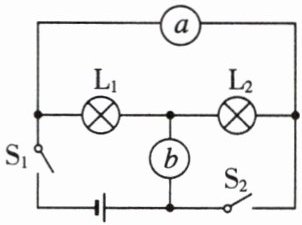

10. [2024·西安西光中学期中]小明设计了如图所示的电路,当a、b都是电压表时,闭合开关$S_{1}和S_{2}$,灯$L_{1}与L_{2}$串联,若a、b的示数分别为6 V、3.5 V,则灯$L_{1}$两端的电压是2.5V;当a、b都是电流表时,断开开关$S_{2}$、闭合开关$S_{1}$,灯$L_{1}与L_{2}$并联,若a、b的示数分别为0.28 A、0.5 A,则通过灯$L_{1}$的电流是0.22A。
]

答案： 串；2.5；并；0.22　[点拨]当a、b都是电压表时，闭合开关S₁和S₂，灯泡L₁与L₂串联，电压表a测量电源电压，则电源电压U = 6V；电压表b测量灯泡L₂两端的电压，即U₂ = 3.5V。因串联电路的总电压等于各用电器两端的电压之和，所以灯L₁两端的电压U₁ = U - U₂ = 6V - 3.5V = 2.5V。当a、b都是电流表时，断开开关S₂，闭合开关S₁，灯泡L₁与L₂并联，电流表a测量通过L₂的电流，即I₂ = 0.28A；电流表b测量干路中的电流，则I = 0.5A；因并联电路中干路电流等于各支路电流之和，所以通过L₁的电流I₁ = I - I₂ = 0.5A - 0.28A = 0.22A。

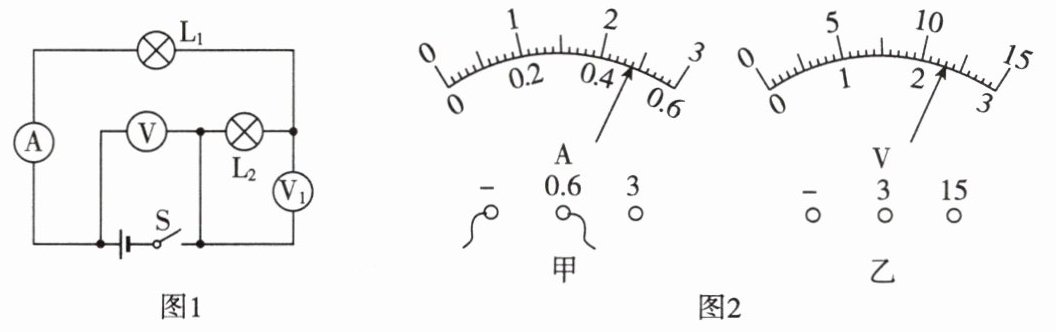

11. 小明按图1所示的电路图连接好电路后,闭合开关,电流表读数如图2甲所示,两个电压表的示数都如图2乙所示。求:
(1)电流表的示数和两电压表的示数。
(2)通过灯泡$L_{2}的电流I_{2}$。
(3)电源电压U、灯泡$L_{2}两端的电压U_{2}和灯泡L_{1}两端的电压U_{1}$。
]

答案： [解]
(1)闭合开关，L₁、L₂串联，电压表V₁测灯L₂两端的电压，电压表V测电源电压。所以，电压表V所选的量程是0~15V，示数为11.5V；电压表V₁所选的量程是0~3V，示数为2.3V。电流表所选量程是0~0.6A，示数为0.48A。　　
(2)因为串联电路电流处处相等，则通过灯泡L₂的电流等于电流表的示数，即0.48A。　　
(3)电源电压U = 11.5V，灯L₂两端的电压U₂ = 2.3V，则L₁两端的电压U₁ = U - U₂ = 11.5V - 2.3V = 9.2V。
