《2025年综合应用创新题典中点九年级物理上册苏科版》

1. [2024·南通崇川区月考] 小翔观察小手电筒的电源,由两节干电池串联组成,可知该电筒工作电压是(C)
A.0.3 V
B.1.5 V
C.3 V
D.4 V

答案： C

2. 如图所示,在探究“串联电路中电压的规律”时,小芸同学用电压表测出 AB、BC、AC 两端的电压分别为$U_{AB}= 3V$,$U_{BC}= 3V$,$U_{AC}= 6V$,在表格中记录数据后,下一步应该做的是(D)

A.整理器材,分析数据,得出结论
B.换用电压表的另一量程,再测出一组电压值
C.对换$L_{1}和L_{2}$的位置,再测出一组电压值
D.换用不同规格的小灯泡,再测出几组电压值

答案： D

3. 如图所示电路,闭合开关 S 后,两灯均发光。请你仔细观察并分析此电路图,下列说法正确的是(B)
A.两灯串联,电压表$V_{1}测量灯泡L_{1}$两端的电压
B.两灯串联,电压表$V_{1}的示数大于电压表V_{2}$的示数
C.两灯并联,电压表$V_{1}和电压表V_{2}$的示数相同
D.两灯并联,电压表$V_{1}和电压表V_{2}$的示数不同

答案： B 【点拨】电流的路径只有一条，是串联电路，电压表V₁测电源电压，电压表V₂测L₂两端的电压。两电压表示数不同，且电压表V₁的示数大于V₂的示数。

4. 两灯泡连接在同一电路中,下列说法正确的是(C)
A.如果两灯泡中的电流相等,一定是串联
B.如果两灯泡两端的电压相等,一定是并联
C.如果两灯泡两端的电压不等,一定是串联
D.如果两灯泡中的电流不等,一定是串联

答案： C 【点拨】如果两灯泡两端的电压不等，一定是串联；如果两灯泡中的电流不等，一定是并联。

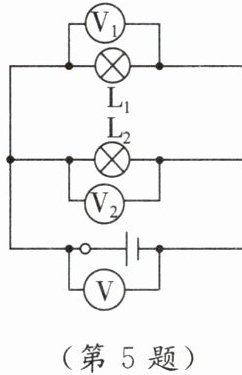

5. 如图所示,灯泡$L_{1}比L_{2}$亮,电压表$V_{1}$的示数为 6 V,则灯泡$L_{2}$两端电压为6V,电源两端电压为6V。

答案： 6;6

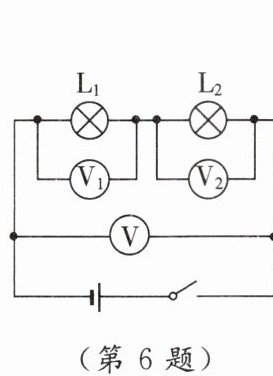

6. 在如图所示电路中,闭合开关后电压表$V_{1}$的示数为 2.5 V,V 的示数为 4.5 V,则电路的电源电压为4.5V,灯$L_{2}$两端电压为2V。

答案： 4.5;2 【点拨】L₁、L₂串联，电压表V₁测L₁两端的电压，电压表V₂测L₂两端的电压，电压表V测电源电压，所以电源电压U = 4.5V，灯L₁两端的电压U₁ = 2.5V，灯L₂两端的电压U₂ = U - U₁ = 4.5V - 2.5V = 2V。

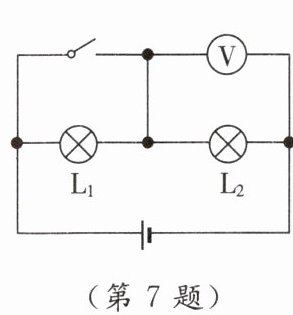

7. [2024·南京秦淮区月考] 如图所示,开关闭合后,电压表的示数为 6 V,开关断开后,电压表的示数为 4 V。如果电源电压不变,则电源电压为6V,开关断开后$L_{1}$的电压为2V。

答案： 6;2 【点拨】开关闭合后，灯泡L₁被短路，只有L₂发光，电压表测量电源电压，此时电压表的示数为6V，则电源电压U = 6V。当开关断开时，两灯泡串联，电压表测L₂两端电压，电压表的示数为4V，则L₂两端的电压U₂ = 4V，L₁两端的电压U₁ = U - U₂ = 6V - 4V = 2V。

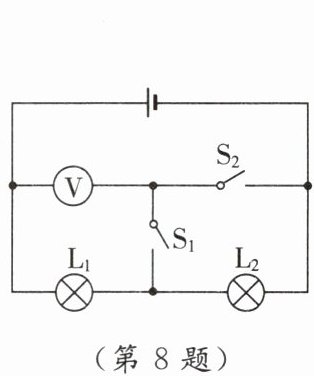

8. [2024·仪征月考] 如图所示电路中,当$S_{1}$闭合、$S_{2}$断开时,电压表的示数为 2.5 V;当$S_{1}$断开、$S_{2}$闭合时,电压表示数为 6 V,则灯$L_{2}$两端的电压为3.5V,电源电压为6V,$S_{1}$、$S_{2}$均闭合时电压表示数为6V。

答案： 3.5;6;6 【点拨】S₁闭合、S₂断开时，L₁、L₂串联，电压表测L₁两端的电压，则灯L₁两端的电压U₁ = 2.5V；S₁断开、S₂闭合时，L₁、L₂串联，电压表测电源电压，则电源电压U = 6V；所以，灯L₂两端的电压U₂ = U - U₁ = 6V - 2.5V = 3.5V。S₁、S₂均闭合时，L₂被短路，电路为只有L₁的简单电路，电压表测电源电压，则电压表示数为6V。
