《2025年综合应用创新题典中点九年级物理上册苏科版》

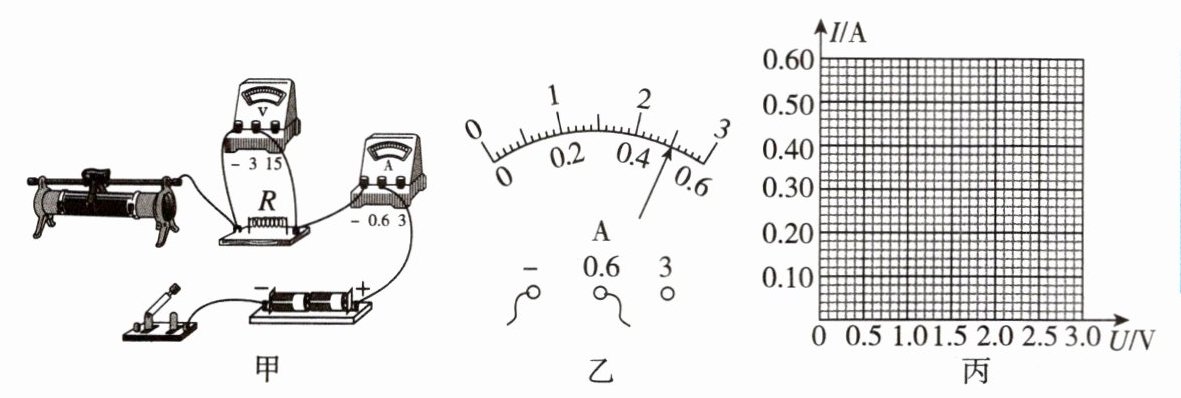

1. [2024·长沙]在探究“电阻一定时电流与电压关系”的实验中,小明连接了如图甲所示的电路,其中定值电阻$R = 5Ω$。

(1)请你用笔画线表示导线将电路连接完整。
(2)小明测量并记录了几组电压和电流值如表。最后一次实验中电流表的示数如图乙所示,此时电流为______A。
(3)请在图丙中画出表中各组数据对应的点,并作出$I - U$图像。
(4)分析可得实验结论：电阻一定时,通过导体的电流与导体两端的电压成______比。

答案：
【解】
(1)如图甲所示。
(2)0.50
(3)如图乙所示。
(4)正

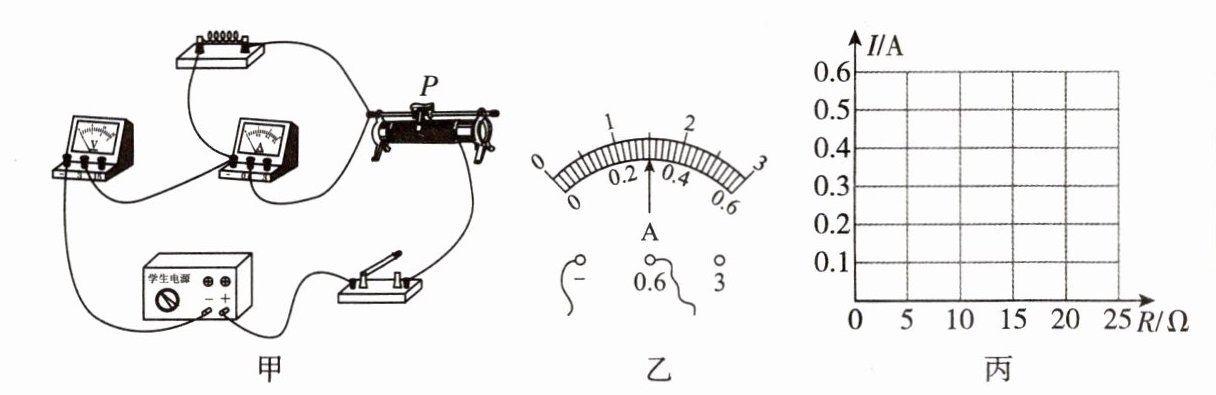

2. 在探究“电流与电阻的关系”实验中,准备的实验器材有：阻值为$5Ω$、$10Ω$、$15Ω$、$20Ω$的四个定值电阻,电源(电压为$6V$且保持不变),电流表、电压表、滑动变阻器($30Ω$,$1A$)、开关各一个,导线若干。
(1)小明连接的电路如图甲所示,闭合开关后,发现______(填“电流表”或“电压表”)无示数,经仔细检查后发现电路中有一根导线连接错误,请在图中错误的那根导线上画“×”,并画出正确的连线。
(2)改正错误,开关闭合前,将滑动变阻器滑片$P$移动到最______(填“左”或“右”)端。正确操作后得到如表格所示数据,表格中第2组数据的电流表示数如图乙所示,电流表示数是______A。请根据表格中数据,在图丙中作出电流随电阻变化的图像。
(3)由图像可得出的结论是______。

答案：
【解】
(1)电流表;如图甲所示。
(2)左;0.3;如图乙所示。
(3)电压一定时,通过导体的电流与导体的电阻成反比

3. 在探究“电流与电压及电流与电阻的关系”实验中,电路中滑动变阻器的作用分别是 (C)
A.均使电阻$R$两端的电压成倍数变化
B.均使电阻$R$两端的电压保持不变
C.前者是改变电阻$R$两端的电压,后者是使电阻$R$两端的电压保持不变
D.前者是使电阻$R$两端电压保持不变,后者是改变电阻$R$两端的电压

答案： C
