《2025年综合应用创新题典中点九年级物理上册苏科版》

1. 在“伏安法测定值电阻”的实验中,下列说法正确的是 (C)
A.为了检测电路连接是否正确,连接电路时,需闭合开关
B.在无法估计被测电阻大小时,电流表、电压表应选用较小的量程
C.每次读取数据后在记录过程中,均需断开开关
D.需进行三次实验,这样测量的结果才具有普遍性

答案： C

2. 对于“探究电流跟电压、电阻关系”和“伏安法测量小灯泡电阻”这两个实验,下列说法正确的是 (C)
A.它们都是采用控制变量的研究方法
B.它们的实验器材是相同的
C.前者多次测量的目的是分析多组数据,得出电流跟电压、电阻的关系
D.后者多次测量的目的是取电阻的平均值,减小误差

答案： C

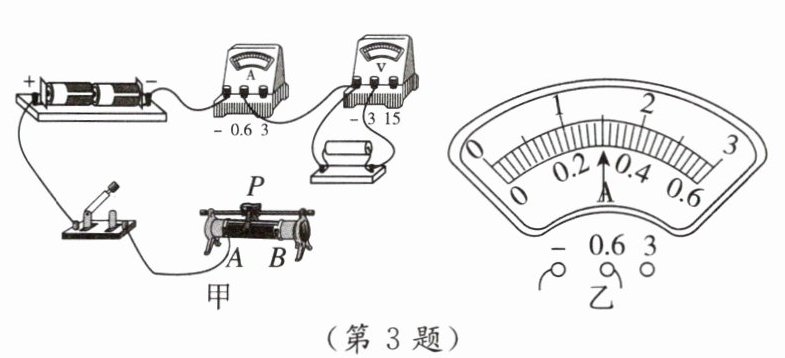

3. [2024·山西] 实验室里有一个标识不清的定值电阻,小亮设计实验进行测量(电源为两节干电池)。
(1)根据公式$R=\frac{U}{I}$可知,通过对电流和电压的测量来间接测出导体的电阻。请用笔画线代替导线将图甲的电路连接完整(导线不得交叉)。
(2)连接电路时,开关应断开,滑动变阻器的滑片P应放在B(填“A”或“B”)端。闭合开关,电压表示数接近电源电压,电流表无示数。经检查电流表及各接线处均完好,则电路的故障可能是定值电阻断路。
(3)排除故障后闭合开关,移动滑片使电压表示数为2.4V,电流表示数如图乙所示为0.3A,则电阻为8Ω。小亮把该数据作为本实验的最终结果,请你做出评价或建议：只测量一次数据就得出了未知电阻的阻值,误差较大(应多次改变滑片位置,测量多组数据,求平均值来计算定值电阻阻值,减小测量误差)。
]

答案： 【解】
(1)$R=\frac{U}{I}$;如图所示。
(2)断开;B;定值电阻断路
(3)0.3;8;只测量一次数据就得出了未知电阻的阻值,误差较大(应多次改变滑片位置,测量多组数据,求平均值来计算定值电阻阻值,减小测量误差)

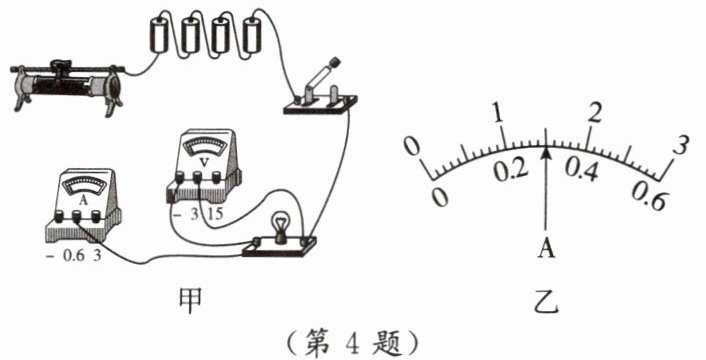

4. [2024·威海] 小明在“测量小灯泡电阻”的实验中,准备的器材有电源(电压恒为6V)、小灯泡(额定电压为2.5V)、滑动变阻器$R_1(10Ω 1A)、$$R_2(20Ω 1A)、$电流表、电压表、开关及导线若干。
(1)请用笔画线代替导线,将图甲的电路补充完整(要求滑片向右移动时电流表示数变大)。
(2)电路连接后,闭合开关发现小灯泡不亮,观察电流表和电压表,发现两表指针偏转角度均较小,原因可能是______滑动变阻器接入电路中的电阻过大。
(3)实验中,调节滑片使电压表示数为______2.5V,此时小灯泡正常发光,电流表的示数如图乙所示,则小灯泡的电阻为______8.3Ω(结果保留一位小数)。实验中选择的滑动变阻器应为______$R_{2}$(填$“R_1”$或$“R_2”)。$
(4)图甲实验装置能否探究“电流与电压的关系”？______否(填“能”或“否”)。
]

答案： 【解】
(1)如图所示。
(2)滑动变阻器接入电路中的电阻过大
(3)2.5;8.3;$R_{2}$
(4)否
