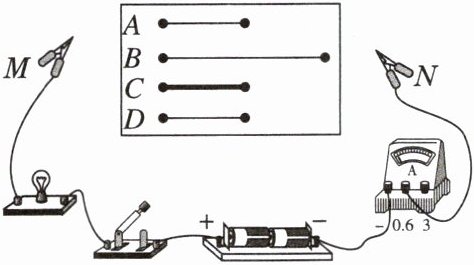

17. [2024·榆林高新区期中]某实验小组在“探究影响导体电阻大小的因素”时,猜想导体的电阻可能与下列因素有关:①材料;②长度;③横截面积。为了验证上述猜想,他们用如图所示的电路进行实验,实验中所用的导体如表所示:

|编号|材料|长度/cm|横截面积$/mm^2$|
|A|镍铬合金丝|40|1|
|B|镍铬合金丝|80|1|
|C|镍铬合金丝|40|2|
|D|锰铜合金丝|40|1|
(1)实验中通过观察______能更精确地比较导体电阻的大小。
(2)为了验证猜想③,应选用编号为______的两根金属丝分别接入电路进行实验;为了验证猜想①,应选用编号为______的两根金属丝分别接入电路进行实验。
(3)将A、B两根金属丝分别接入M、N两点间,发现接入B金属丝时电流表示数比接入A金属丝时小,则可得出结论:其他条件一定时,导体的长度越长,导体的电阻越______(填“大”或“小”)。
(4)实验中采用的研究方法是______和______。
(5)另一小组的同学做此实验时,发现实验器材中只有一根电阻丝,其他器材足够,则他们不能完成的实验探究是______。(忽略温度对电阻的影响)
[答案]：(1)电流表的示数 (2)A、C；A、D (3)大 (4)转换法；控制变量法 (5)导体的电阻大小与材料的关系

答案：
(1)电流表的示数
(2)A、C；A、D
(3)大
(4)转换法；控制变量法
(5)导体的电阻大小与材料的关系 【点拨】
(1)在M、N之间分别接上不同的导体，通过观察电流表示数来比较导体电阻的大小，能更精确地比较导体电阻的大小。观察灯泡亮度不能精确判断电阻的大小。
(2)为了验证猜想③，导体的电阻可能与导体的横截面积有关，应控制导体材料与长度相同而横截面积不同，由表中数据可知，应选编号为A、C的两根金属丝进行实验。为了验证猜想①，导体的电阻可能与导体的材料有关，应控制导体横截面积与长度相同而材料不同，由表中数据可知，应选编号为A、D的两根金属丝进行实验。
(3)将材料和横截面积相同的两根金属丝分别接入M、N之间，发现当接入长度较长的B金属丝时，电流表的示数较小，此时金属丝的电阻较大。这说明导体的横截面积和材料一定时，导体的长度越长，导体的电阻越大。
(4)通过观察电流表示数判断电阻的大小是转换法，在验证3个猜想时都用到了控制变量法。
(5)只有一根电阻丝，则电阻丝的材料相同，不能探究导体电阻与材料的关系。

18. 2024·苏州高新区月考
跨学科·工程实践

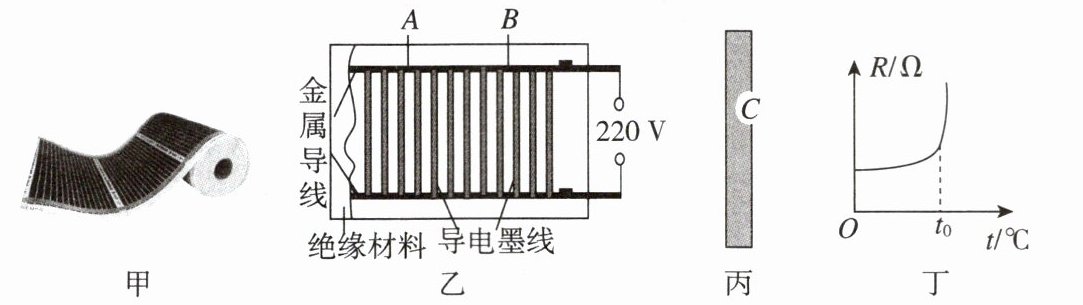

电热膜是一种新型的电热器件,如图甲所示是一种常见的电热膜。电热膜是在绝缘的聚酯薄膜表面,经过特殊工艺加工形成的一条条薄的导电墨线,导电墨线两端与金属导线相连,形成网状结构,其内部结构如图乙所示。

(1)如图乙所示,电路正常工作时金属导线中A、B处电流分别为I_A和I_B,则I_A＜(填“＜”“=”或“＞”)I_B;某根导电墨线的局部导电材料脱落了,如图丙中C部分,这根导电墨线的电阻会变大(填“变大”“变小”或“不变”)。
(2)由图丁可知,此电热膜的电热丝电阻随温度的升高而增大,温度升高时它两端的电压会不变。(均填“增大”“减小”或“不变”)

答案：
(1)＜；变大
(2)增大；不变 【点拨】
(1)电路正常工作时，金属导线中A处的支路少，B处的支路多，则Iₐ＜Iᵦ。导电墨线的C部分导电材料脱落了，此处横截面积减小，这根导电墨线的电阻变大。
(2)根据图像可知，此电热膜的电热丝电阻随温度的升高而增大。并联电路中，各个支路两端的电压相等，都等于电源电压220 V，则电热丝温度升高时它两端的电压不变。
