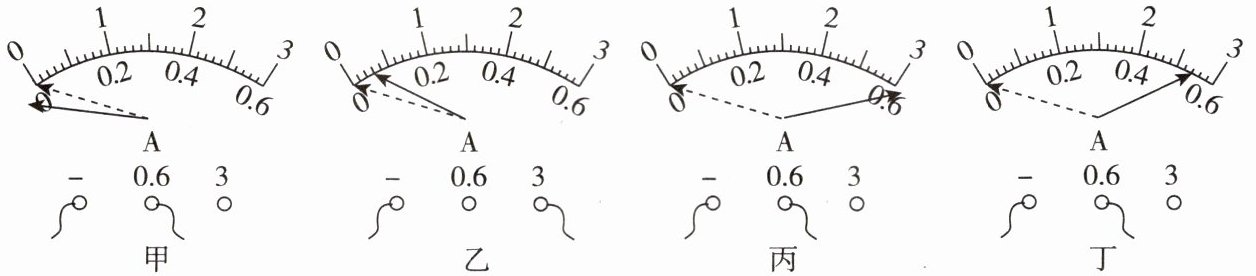

15. [2024·西安鄠邑区期中]甲、乙、丙、丁四名同学在做“用电流表测电流”的分组实验,闭合开关前,他们的电流表指针均指在零刻度处。当甲、乙、丙三名同学闭合开关试触时发现,电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况。请分析他们在电流表的使用上分别存在什么问题,丁同学正确使用电流表,电流表指针变化如图丁所示,请写出他测量电流的大小。

(1)甲的问题：电流表的正、负接线柱接反了。
(2)乙的问题：电流表所选的量程太大。
(3)丙的问题：电流表所选的量程太小。
(4)丁测量的电流表示数为0.54 A。

答案：
(1)电流表的正、负接线柱接反了
(2)电流表所选的量程太大
(3)电流表所选的量程太小
(4)0.54 A 【点拨】
(1)图甲中的指针反向偏转，说明电流表的正、负接线柱接反了。
(2)图乙中的指针偏转角度太小，说明电流表所选的量程太大。
(3)图丙中的指针偏转角度太大，说明电流表所选的量程太小。
(4)电流表所选的量程是0~0.6 A，分度值为0.02 A，电流表示数是0.54 A。

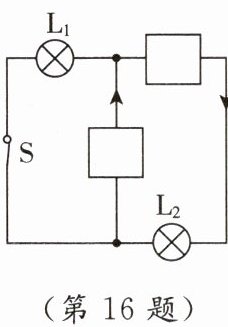

16. 科学思维·科学推理 [2024·南京联合体期中]如图,根据电流流向,在图中方框内分别画上电流表和电源(用元件符号表示),使电路成为完整的并联电路。

答案：
【解】如图所示。
【点拨】若中间方框内为电流表，闭合开关后，会造成灯泡$L_{1}$短路，因此只能是电源，上端方框内为电流表，$L_{1}$和$L_{2}$组成并联电路，根据电流方向确定电源的上端为正极。

17. [2025·东台月考]某同学在做“用电流表测电流”的实验：
(1)在连接电路时,开关必须______。电流表未接入电路时指针没有指在零刻度,需要对电流表进行的操作是______。电流表应先用______量程试触。

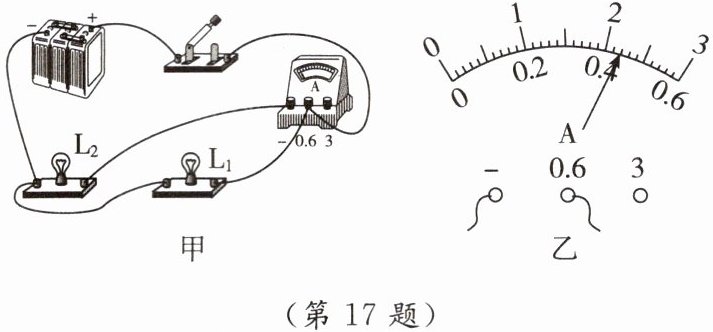

(2)若该同学连接的电路如图甲所示,则电流表测的是通过灯______的电流。闭合开关后,如果电流表的示数如图乙所示,则通过该灯的电流是______mA。
(3)只需改动一根导线就可测得总电流,请在图中用“×”号指出需改动的导线,并在原图中画出正确的电路连线。
(4)若闭合开关后,两灯均亮,电流表指针不发生偏转,那么原因可能是______(填序号)。
A.电流表内部断路
B.开关处接触不良
C.电流表被短路

答案：
【解】
(1)断开；调零；大
(2)$L_{2}$；440
(3)如图所示。
(4)C 【点拨】
(1)为了保护电流表，在不知道电路中电流大小的情况下，电流表要选用大量程进行试触。
(2)根据实物图可知，该电路为并联电路，电流表与灯泡$L_{2}$串联在支路中，测量的是通过灯泡$L_{2}$的电流。电流表选用小量程，分度值为0.02 A，则所测的电流值为0.44 A=440 mA。
(3)用电流表测通过$L_{1}$和$L_{2}$的总电流，则电流表要接在干路上。
(4)若闭合开关后，两灯均亮，说明电路是通路，电流表指针不发生偏转，这表明电流表被短路了。

18. [2024·南京溧水区月考]如图是实验室常用的一种电流表,零刻度不在表盘的最左端。当导线a、b分别与标有“—”和“3”的接线柱相连时,电流表指针偏转情况如图所示,此时电流是从导线a(填“a”或“b”)流入电流表的。为了测量正确且增大指针的偏转角度从而减小读数误差,应将导线a与标有0.6的接线柱相连,b与标有—的接线柱相连。

答案： a；0.6；— 【点拨】由图可知，电流表指针偏向了0刻度线的左侧，原因是正、负接线柱接反了，也就是电流从导线a进入了电流表。为测量正确并且读数误差较小，需要改变进入电流表的电流方向，改接小量程，所以需要将导线a与标有“0.6”的接线柱相连，b与标有“—”的接线柱相连。
