《2025年综合应用创新题典中点九年级物理上册苏科版》

8. [2024·无锡侨谊实验学校期中] 如图所示电路,当开关S闭合时,灯泡$L_{1}$、$L_{2}$连接方式为并联,若此时电流表$A_{1}和A_{2}$的示数分别为0.9 A和0.5 A,则通过灯$L_{1}$的电流是0.4A;实验过程中,$L_{1}$灯丝因故烧断,则此时$A_{1}$的示数是0.5A。

答案： 并；0.4；0.5 【点拨】开关S闭合时，灯泡$L_{1}$与$L_{2}$并联，电流表$A_{1}$测干路中的电流，电流表$A_{2}$测通过$L_{2}$的电流。电流表$A_{1}$和$A_{2}$的示数分别为0.9 A和0.5 A，即干路中的电流$I=0.9\ \text{A}$，通过灯$L_{2}$的电流$I_{2}=0.5\ \text{A}$，通过灯$L_{1}$的电流$I_{1}=I-I_{2}=0.9\ \text{A}-0.5\ \text{A}=0.4\ \text{A}$。$L_{1}$的灯丝烧断时，电流表$A_{1}$测通过灯$L_{2}$的电流，由于并联电路各支路互不影响，所以灯$L_{1}$断路时，通过灯$L_{2}$的电流不变仍为0.5 A，电流表$A_{1}$的示数变为0.5 A。

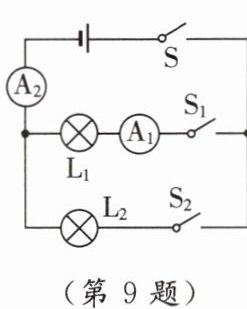

9. [2024·云南] 如图所示的电路中,电源电压恒定,闭合开关S、$S_{1}和S_{2}$,灯$L_{1}$、$L_{2}$都正常发光。下列说法正确的是 (C)

A.电流表$A_{2}测通过灯L_{2}$的电流
B.电流表$A_{1}和A_{2}$示数相等
C.断开$S_{2}$,电流表$A_{2}$示数变小
D.断开$S_{2}$,灯$L_{1}$变暗

答案： C 【点拨】闭合开关S、$S_{1}$和$S_{2}$，灯$L_{1}$和$L_{2}$并联，电流表$A_{1}$测通过灯$L_{1}$的电流，电流表$A_{2}$测干路中的电流。并联电路中，干路电流等于各支路电流之和，则电流表$A_{1}$的示数比电流表$A_{2}$的示数小。断开$S_{2}$，电路为灯$L_{1}$的简单电路，电流表$A_{2}$的示数与电流表$A_{1}$的示数相等，所以电流表$A_{2}$示数变小，由于在并联电路中用电器工作互不影响，所以断开$S_{2}$，灯$L_{1}$亮度不变。

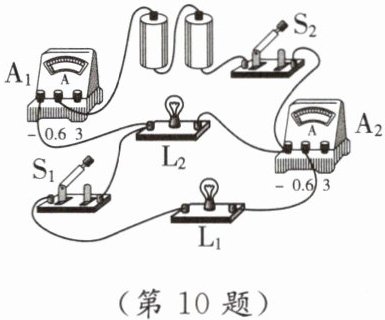

10. [2024·南京秦淮区期中] 如图所示的电路中,闭合开关$S_{1}$、$S_{2}$,小灯泡$L_{1}和L_{2}$均正常发光,两电表均有示数。下列说法正确的是 ( C )

A.电流表$A_{1}只测量通过L_{2}$的电流
B.$L_{1}$被短路时,$L_{2}$正常发光
C.$L_{2}$断路时,两电表示数相等
D.仅断开$S_{1}$,电流表$A_{2}$示数不变

答案： C 【点拨】由图可知，$L_{1}$、$L_{2}$并联，电流表$A_{1}$测量干路电流，电流表$A_{2}$测量通过$L_{1}$的电流。$L_{1}$被短路时，$L_{2}$也被短路，$L_{1}$、$L_{2}$均不发光；灯$L_{2}$断路，电路中$L_{1}$工作，电流表$A_{1}$与电流表$A_{2}$均测量通过$L_{1}$的电流，两表示数相等；如果断开$S_{1}$，没有电流通过$L_{1}$，电流表$A_{2}$示数变为零。

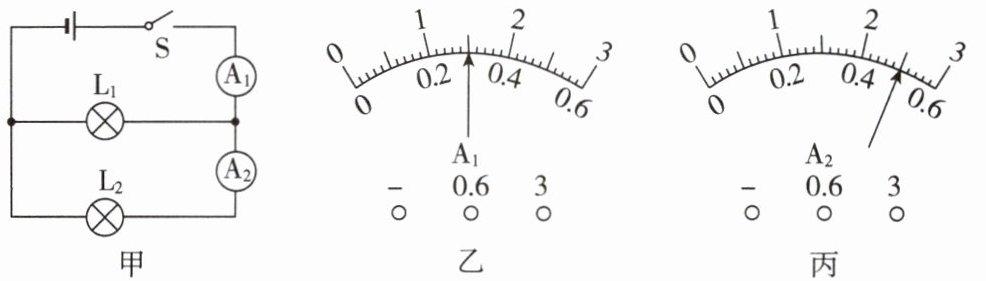

11. 科学思维 科学推理 [2024·西安二十三中月考] 如图甲所示电路,闭合开关S,电流表$A_{1}$、$A_{2}$的示数如图乙、图丙所示,则下列说法正确的是 (C)

A.$L_{1}和L_{2}$串联
B.电流表$A_{1}$的示数是0.3 A
C.通过小灯泡$L_{1}$的电流是1 A
D.若只将小灯泡$L_{1}$、$L_{2}$的位置互换,闭合开关S,电流表$A_{2}$的示数减小

答案： C 【点拨】由题图甲可知，$L_{1}$、$L_{2}$并联，电流表$A_{1}$测干路中的电流，电流表$A_{2}$测通过小灯泡$L_{2}$的电流。由于并联电路干路中的电流等于各支路中的电流之和，所以电流表$A_{1}$的示数大于电流表$A_{2}$的示数，则电流表$A_{1}$选择的是“0～3 A”量程，分度值为0.1 A，示数$I=1.5\ \text{A}$，$A_{2}$选择的是“0～0.6 A”量程，分度值为0.02 A，示数$I_{2}=0.5\ \text{A}$，通过$L_{1}$的电流$I_{1}=I-I_{2}=1.5\ \text{A}-0.5\ \text{A}=1\ \text{A}$。若只将小灯泡$L_{1}$、$L_{2}$的位置互换，电流表$A_{1}$仍位于干路，测干路电流，电流表$A_{2}$位于$L_{1}$支路，测通过$L_{1}$的电流，故电流表$A_{2}$示数变为1 A，即电流表$A_{2}$的示数增大。

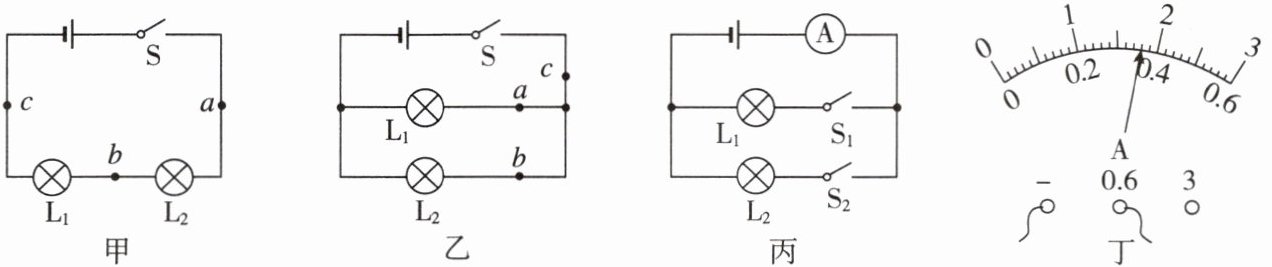

12. [2024·苏州姑苏区期中] 小东和小明利用小灯泡探究“串联电路和并联电路电流规律”。
(1) 连接电路时,如果不能估测电流大小,电流表应该优先选择0～3(填“$0\sim 0.6$”或“$0\sim 3$”)A的量程。
(2) 小东将电流表分别接入如图甲所示的a、b、c三点,测出一组数据后得出串联电路电流规律,小明说这样的结论不具有普遍性,小东接下来的操作是换用不同规格的灯泡进行多次测量。
(3) 在“探究并联电路电流规律”时,小明设计了如图乙所示的电路,闭合开关S后发现,灯$L_{1}$发光,$L_{2}$不发光,故障原因可能是$L_{2}$断路(填“短路”或“断路”)。
(4) 排除故障后,小明用电流表分别测出并联电路中的干路电流和支路电流记录在表中,由表中数据可得:在并联电路中,电流的规律是$I_{c}=I_{a}+I_{b}$(用表中字母表示)。
| 实验次数 | 支路电流$I_{a}/A$ | 支路电流$I_{b}/A$ | 干路电流$I_{c}/A$ |
| 1 | 0.20 | 0.28 | 0.48 |
| 2 | 0.25 | 0.25 | 0.50 |
| 3 | 0.32 | 0.24 | 0.56 |
(5) 实验结束后,小明又连接了如图丙所示的电路,闭合开关$S_{1}$,电流表示数为0.20 A,再闭合开关$S_{2}$,电流表示数如图丁所示,则通过小灯泡$L_{2}$的电流为0.16A。

答案： （1）0～3 （2）换用不同规格的灯泡进行多次测量 （3）断路 （4）$I_{c}=I_{a}+I_{b}$ （5）0.16 【点拨】（1）连接电路时，如果不能估测电流大小，电流表应该优先选择大量程试触，即选用0～3 A的量程。（2）根据一组数据得出的结论有偶然性，为得出普遍性结论，应换用不同规格的灯泡进行多次测量。（3）闭合开关S后发现，灯$L_{1}$发光，可知干路和$L_{1}$支路为通路，$L_{2}$不发光，故障原因可能是$L_{2}$断路。（4）由表中数据可知，在并联电路中，电流的规律是$I_{c}=I_{a}+I_{b}$。（5）闭合开关$S_{1}$，电流表测通过$L_{1}$的电流，示数为0.20 A，再闭合开关$S_{2}$，两灯并联，电流表测干路的电流，电流表示数为0.36 A，则通过小灯泡$L_{2}$的电流$I_{2}=I-I_{1}=0.36\ \text{A}-0.20\ \text{A}=0.16\ \text{A}$。
