《2025年综合应用创新题典中点九年级物理上册苏科版》

10. 如图所示,将一段柱状彩色橡皮泥接入电路,研究其导电性,闭合开关后,LED灯发光。若将橡皮泥揉搓成细条状后再接入电路,其他条件不变,则LED灯的亮度 (C)
A.增强
B.不变
C.减弱
D.条件不足,无法确定

答案： C 【点拨】将柱状的橡皮泥揉搓成细条状后再接入电路，这段彩色橡皮泥变长变细，其电阻变大，电路中的电流变小，LED灯的亮度减弱。

11. (新考法·构建思维导图)如图是小明学完电阻一节后描绘的思维导图,图中①、②、③处填写正确的是 (C)
A.①电流、③电压
B.①电流、②伏特
C.②欧姆、③长短
D.①电压、③温度

答案： C 【点拨】电阻表示导体对电流的阻碍作用；电阻的单位是欧姆，简称欧；导体电阻的大小与导体的材料、长度、横截面积和温度有关。故①、②、③处填写的是电流、欧姆、长度。

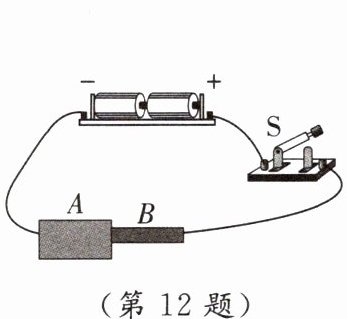

12. 导体A和B是由不同的金属材料做成的,A和B长度相等,但A比B的横截面积大,将A、B导体接入电路如图所示,当开关S闭合后 (D)

A.A段电阻大,电流小
B.B段电阻大,电流小
C.A段电阻一定小,电流与B段相等
D.B段电阻可能大,电流与A段相等

答案： D

13. 有A、B、C三根完全相同的导线,将A导线剪去一半,电阻变为$R_1;$将B导线均匀地拉伸到原来长度的两倍,电阻变为$R_2;$将C导线从中间对折,电阻变为$R_3。$下列大小关系正确的是 (B)
$A. R_1＞R_2＞R_3 B. R_2＞R_1＞R_3 C. R_2＞R_3＞R_1 D. R_3＞R_1＞R_2$

答案： B 【点拨】有A、B、C三根完全相同的导线，将A导线剪去一半，电阻变为原来的一半，即R₁比原来小；将B导线均匀地拉伸到原来长度的两倍，长度增加，横截面积减小，电阻变大，R₂比原来的电阻大；将C导线从中间对折，长度变为原来的一半，电阻变小，但与剪去一半比，长度相同，横截面积更大，电阻更小，说明电阻R₃小于R₁，则三个电阻的关系R₂＞R₁＞R₃。故选B。

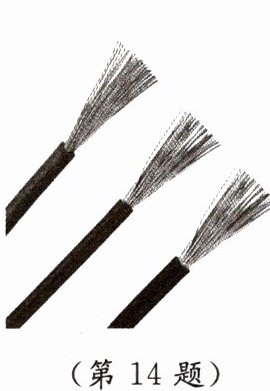

14. 如图所示,多芯线是常用的导线,由多根细导线制成,多芯线的电阻远小于(填“大于”或“小于”)每根细导线的电阻;铜的导电性比铝好,有些不合格的导线是用铝丝外面镀上一层铜,这样的劣质导线比同规格的纯铜线的电阻大。

答案： 小于；大

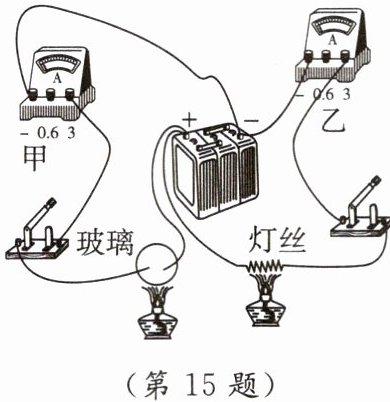

15. (新考法·相似装置组合实验)如图所示的实验装置,闭合两开关时,看到的现象是:电流表甲无(填“有”或“无”)示数,电流表乙有(填“有”或“无”)示数;点燃酒精灯,在加热过程中,你会发现:电流表甲示数变大(填“变大”“不变”或“变小”),此现象说明绝缘体在一定条件下可以变为导体；电流表乙示数变小(填“变大”“不变”或“变小”),此现象说明灯丝的电阻随温度升高而增大。

答案： 无；有；变大；绝缘体在一定条件下可以变为导体；变小；灯丝的电阻随温度升高而增大

16. 2023·扬州仪征期中
科学思维·科学推理

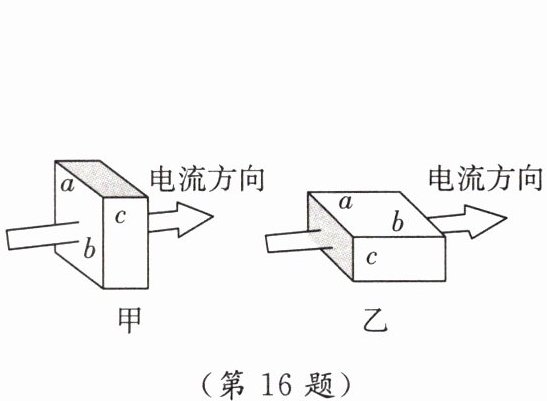

如图所示,有一个长方体金属电阻,其材料分布均匀,边长分别为a、b、c,且a＞b＞c,电流分别沿图中的甲、乙两种方式流过金属电阻时,其中电阻阻值较大的是______乙(填“甲”或“乙”),这是因为该方式金属电阻的横截面积较小和______长度较大。

答案： 乙；长度
