12. 图甲中的辘轳由具有共同转动轴的大轮和小轮组成,提水时,用力使大轮转动,小轮随之转动并缠绕井绳,提起水桶。提水时,辘轳可视为省力杠杆,支点是图乙中的B点；图丙是某种水龙头开关,为了更省力,应选用开关①。

答案： 省力;B;①

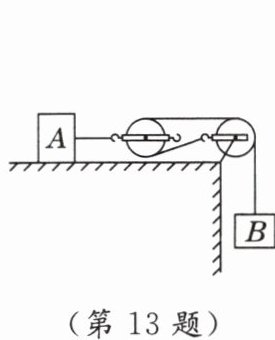

13. 将物体A、B置于如图所示的装置中,物体B恰好匀速下降,已知A重60N,B重10N,则A所受地面的摩擦力为20N；若对A施加一个水平向左的拉力F,刚好使A在原来的水平面上匀速向左运动,则拉力F的大小为40N。(不计绳重、滑轮重及绳子与滑轮间的摩擦)

答案： 20;40　[点拨]由图知,n=2,已知B重10N,物体B恰好匀速下降，则A匀速向右运动，说明物体A处于平衡状态，则A 所受地面的摩擦力与动滑轮的钩子拉A的力是一对平衡力，即f=F_拉=2G_B=2×10N=20N。若对A施加一个水平向左的拉力F,则物体A受到三个力的作用:水平向左的拉力F,水平向右的拉力2G_B和水平向右的摩擦力20N,所以刚好使A 匀速水平向左运动,则拉力F=f+2G_B=20N+2×10N=40N。

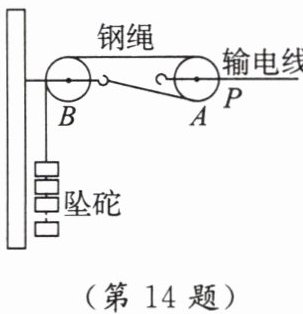

14. [2024·西安理工大学附中期中]我国高铁技术、高铁里程领先世界。高速铁路的输电线,无论冬夏都绷得直直的,以保障列车电极与输电线的良好接触。输电线的牵引装置如图所示,其中滑轮A为动滑轮(填“定滑轮”或“动滑轮”)。若坠砣总重力为800N,不计滑轮和钢绳自重及摩擦,输电线P端受到的拉力为1600N；若坠砣下降了30cm,则输电线P端向左移动了15cm。

答案： 动滑轮;1600;15

15. 如图所示的滑轮组,李伟同学用了最省力的方式提升重为600N的物体,当物体匀速上升时,他用力$F_1$为250N(不计绳重及摩擦)。
(1)请在图中画出滑轮组的绕线方式。

(2)动滑轮的重G动是多少？
(3)当物体上升0.5m时,绳子自由端移动的距离s是多少？
(4)若用该滑轮组匀速提起750N重的物体,需要的拉力$F_2$是多大？

答案：
[解]
(1)如图所示。

(2)根据滑轮组的特点知，不计绳重及摩擦时，图示中滑轮组动滑轮的重力G_动=3F_1-G_1=3×250N-600N=150N。
(3)物体上升0.5m,绳子自由端移动的距离s=3h=3×0.5m=1.5m。
(4)不计绳重及摩擦时，提起物体的重力为750N时，绳端的拉力F_2=$\frac{1}{3}$(G_2+G_动)=$\frac{1}{3}$×(750N+150N)=300N。

16. [2024·苏州相城区月考]如图所示,每个滑轮自重相等,不计绳重和轮、轴间摩擦,分别用甲、乙两个滑轮组匀速向上提升重物$G_1、$$G_2$时,甲、乙滑轮组绳端的拉力F恰好相等。已知$G_1= 60N,G_2= 38N,$则每个滑轮的重为(B)

A.3N
B.6N
C.1N
D.22N

答案： B　[点拨]由图可知,n_甲=3,n_乙=2。不计绳重和轮、轴间摩擦，且每个滑轮自重相等，则F=$\frac{1}{3}$(G_1+G_动)=$\frac{1}{3}$×(60N+G_动),F=$\frac{1}{2}$(G_2+G_动)=$\frac{1}{2}$×(38N+G_动),因甲、乙滑轮组绳端的拉力F恰好相等，即$\frac{1}{3}$×(60N+G_动)=$\frac{1}{2}$×(38N+G_动),解得:G_动=6N。
