8. 如图,甲、乙分别是两个实验电路。在闭合开关前,滑动变阻器滑片位置正确的是 (A)
A.图甲、图乙都放在a端
B.图甲、图乙都放在b端
C.图甲放在a端,图乙放在b端
D.图甲放在b端,图乙放在a端

答案： A

9. 为了减少食物浪费,某自助餐厅开展了“吃多少,盛多少”的活动,在平台上放了一个电子秤,如图所示是电子秤的原理图,$R_{0}$是定值电阻,R是滑动变阻器,它的金属滑片P与弹簧顶端固定在一起,下列说法不正确的是 ( D )

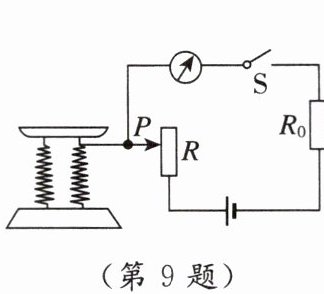

A.电路中$R_{0}$起到保护电路的作用,R与$R_{0}$是串联的
B.电子秤仪表是由电流表改装而成的
C.食品质量越小,R接入电路的电阻越大
D.食品质量越大,通过R的电流越小

答案： D 【点拨】电路图中，定值电阻与滑动变阻器串联，当滑动变阻器连入电路阻值较小时，由于有定值电阻的存在，可以防止电流过大损坏电路，故A不符合题意；电子秤仪表串联在电路，是由电流表改装而成的，故B不符合题意；食品质量小，弹簧被压缩程度小，滑片在较高处，滑动变阻器连入电路阻值较大，故C不符合题意；食品质量越大，弹簧被压缩程度越大，滑动变阻器连入电路的阻值变小，总电阻减小，电路中电流增大，故D符合题意。

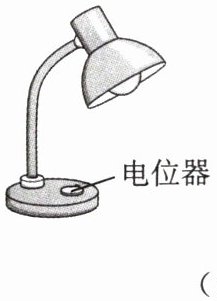

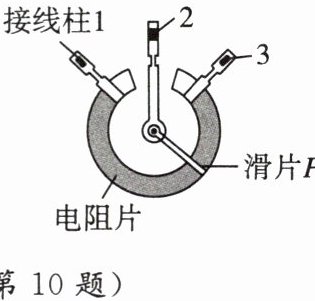

10. 如图所示为可调亮度台灯及其用于调光的电位器结构图,电位器应与灯泡串联(填“串联”或“并联”),它是通过改变电阻片接入电路中的长度来改变其接入电路中的电阻,欲使滑片P顺时针转动时灯泡变暗,应将接线柱2和3(填“1和2”“2和3”或“1和3”)接入电路。

答案： 串联；长度；2和3 【点拨】利用电位器调节灯泡的亮度，即改变通过灯泡的电流，电位器应与灯泡串联。电位器是通过改变电阻片接入电路中的长度来改变其接入电路的电阻的，接入电路中的电阻片长度越长，接入电路中电阻越大。欲使滑片P顺时针转动时灯泡变暗，则应使滑片P顺时针转动时电阻片接入电路中的电阻片变长，则应将接线柱2和3接入电路。

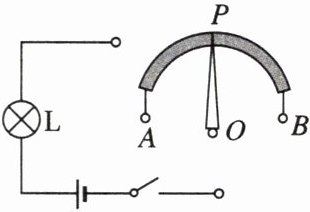

11. [2024·西安西咸新区期末] 如图为亮度可调台灯的电路示意图,其中AB是一段电阻丝,OP是滑动片(可绕O点旋转),P端与电阻丝接触良好,闭合开关,当OP顺时针滑动时灯泡L变亮,请将图中电路连接完整。

答案：
【解】如图所示。

12. [2024·南通崇川区月考] 根据“用滑动变阻器改变电路中的电流”的实验,回答下列问题。

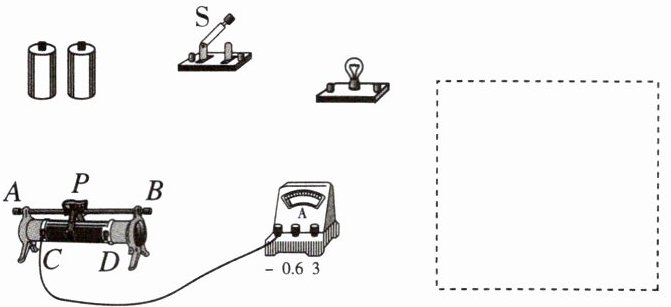

(1)将图中的实物电路连接完整(电流小于0.6 A),并在右边的虚线框内画出电路图。
(2)当电路中接入滑动变阻器后,在闭合开关S前,滑片P调到最____(填“左”或“右”)端。闭合开关S,发现灯泡不亮,接下来,以下做法最合理的是____(填字母)。
A. 观察电流表示数是否为零,判断电路是否断路
B. 断开开关S,更换灯泡重新实验
C. 断开开关S,增加电池的个数重新实验
D. 断开开关S,拆掉导线重新连接电路
(3)实验中,当滑片P向左移动时,滑动变阻器连入电路的电阻变____,电流表的示数变____,灯泡的亮度变____。

答案：
【解】

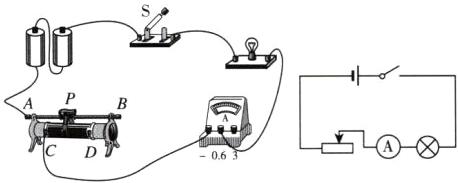

(1)如图所示。
(2)右；A
(3)小；大；亮
【点拨】
(1)本实验中，灯泡与滑动变阻器串联接入电路中，电流表测电路中的电流，由于电流小于0.6A，所以电流表选用的是小量程，滑动变阻器采用“一上一下”的接法。
(2)该电路为串联电路，为了保护电路，闭合开关前，应将滑动变阻器阻值调至最大，即滑片移动到最右端；灯泡不亮时，应先观察电流表是否有示数；如果无示数，说明电路出现断路现象，然后想办法找出断路的位置，并进行处理；如果电流表有较小的示数，则是电路中电阻较大造成的，可移动滑动变阻器的滑片观察灯泡是否发光，故在接下来的操作中A最合理。
(3)实验中，当滑片P向左移动，滑动变阻器连入电路的电阻变小，电路中的电流变大，则电流表的示数变大，灯泡的亮度变亮。
