《2025年综合应用创新题典中点九年级物理上册苏科版》

1.(科学思维 科学推理)如图所示,电源电压恒定,先只闭合开关$S_{1}$,两电表均有示数;再断开$S_{1}$,同时闭合$S_{2}和S_{3}$,此过程中 (C)

A.电压表示数变大,电流表示数变小
B.电压表示数变小,电流表示数不变
C.电压表示数与电流表示数乘积变大
D.电压表示数与电流表示数比值不变

答案： C 【点拨】只闭合开关S₁时，R₁、R₂串联，电压表测电源的电压，电流表测电路中的电流；再断开S₁，同时闭合S₂和S₃，R₁、R₂并联，电压表测电源的电压，电流表测通过R₁的电流。由于电源电压不变，所以电压表示数不变；两电阻串联时，总电阻大于R₁的阻值，根据$I = \frac{U}{R}$可知，通过R₁的电流变大，即电流表示数变大，则电压表示数与电流表示数乘积变大，电压表示数与电流表示数比值变小。

2.如图所示电路中,电源电压恒定,断开$S_{1}$、$S_{3}$,闭合$S_{2}$,两电表均有示数;再断开$S_{2}$,闭合$S_{1}$、$S_{3}$,此时两电表的示数与前者相比,电流表示数变大,电压表示数变大。(均填“变大”“变小”或“不变”)

答案： 变大；变大 【点拨】当断开S₁、S₃，闭合S₂时，两电阻串联，电流表示数$I = \frac{U}{R_1+R_2}$；电压表测量R₁两端的电压，即电压表示数小于电源电压；当断开S₂，闭合S₁、S₃时，两电阻并联，电流表与R₁串联，电源电压不变，电流表示数$I' = \frac{U}{R_1}$；电压表测量并联电路两端的电压，即电压表示数等于电源电压，故两表示数都变大。

3.[2024·连云港]如图所示,电源电压不变,闭合开关S后,当滑动变阻器的滑片P向右移动过程中 (A)

A.电流表示数变小,灯变暗
B.电流表示数变大,灯变亮
C.电压表示数不变,灯亮度不变
D.电压表示数变小,灯亮度变亮

答案： A 【点拨】由电路图可知，灯泡与滑动变阻器串联，电压表测灯泡的电压，电流表测电路中的电流。当滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，电路中的电流变小，即电流表的示数变小，根据$U = IR$可知，灯泡两端的电压变小，即电压表的示数也变小。通过灯泡的电流变小，所以灯会变暗。

4.[2024·巴中]如图所示电路,电源电压不变,闭合开关S,滑动变阻器滑片逐渐向左移动。下列说法正确的是 (D)

A.电压表示数增大
B.电流表示数减小
C.电压表与电流表示数的比值不变
D.电压表与电流表示数的比值变小

答案： D 【点拨】由图可知，灯泡和滑动变阻器串联，电压表测量滑动变阻器的电压，电流表测电路中的电流。闭合开关S，滑动变阻器滑片P逐渐向左移动，滑动变阻器连入电路中的电阻变小，电路中的电流变大，即电流表的示数变大；根据串联分压规律知，滑动变阻器分得的电压减小，即电压表示数减小，A、B错误；电压表与电流表示数的比值表示滑动变阻器的电阻，而滑动变阻器连入电路的电阻变小，故比值变小，D正确、C错误。

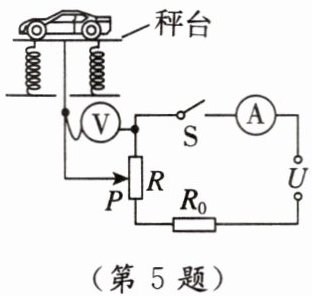

5.跨学科·日常生活如图是地磅工作原理示意图,秤台连在竖直弹簧上,电路与恒压电源连接。未称量时,滑动变阻器R的滑片P在最上端,称量时,滑片P向下滑动。闭合开关S,车辆总质量越大时 (A)
A.电压表的示数越大
B.电压表的示数越小
C.电流表的示数越大
D.电流表的示数越小

答案： A 【点拨】由图可知，$R_0$和滑动变阻器R串联，电流表测电路中的电流，电压表测滑动变阻器R上半部分两端的电压。闭合开关S，车辆总质量增大时，滑动变阻器滑片P向下移动，电压表所测部分电阻长度增大，电阻变大，根据串联分压原理可知，电压表示数变大；因滑片向下移动过程中，电路的总电阻不变，电路的电流不变，即电流表示数不变。

6.如图所示,闭合开关S,将滑动变阻器的滑片P向左移动时,电表示数的变化情况是 (C)
A.电流表示数变大,电压表示数变大
B.电流表示数不变,电压表示数不变
C.电流表示数变大,电压表示数不变
D.电流表示数变小,电压表示数变大

答案： C 【点拨】由电路图可知，滑动变阻器与定值电阻并联，电压表测电源电压，电流表测干路的电流。将滑动变阻器的滑片P向左移动时，电压表示数不变，滑动变阻器连入电路的阻值变小，通过滑动变阻器的电流变大，干路电流变大，则电流表示数变大。
